5）网络灯(GPIO27)/电源灯/充电灯

5）网络灯(GPIO27)/电源灯/充电灯；

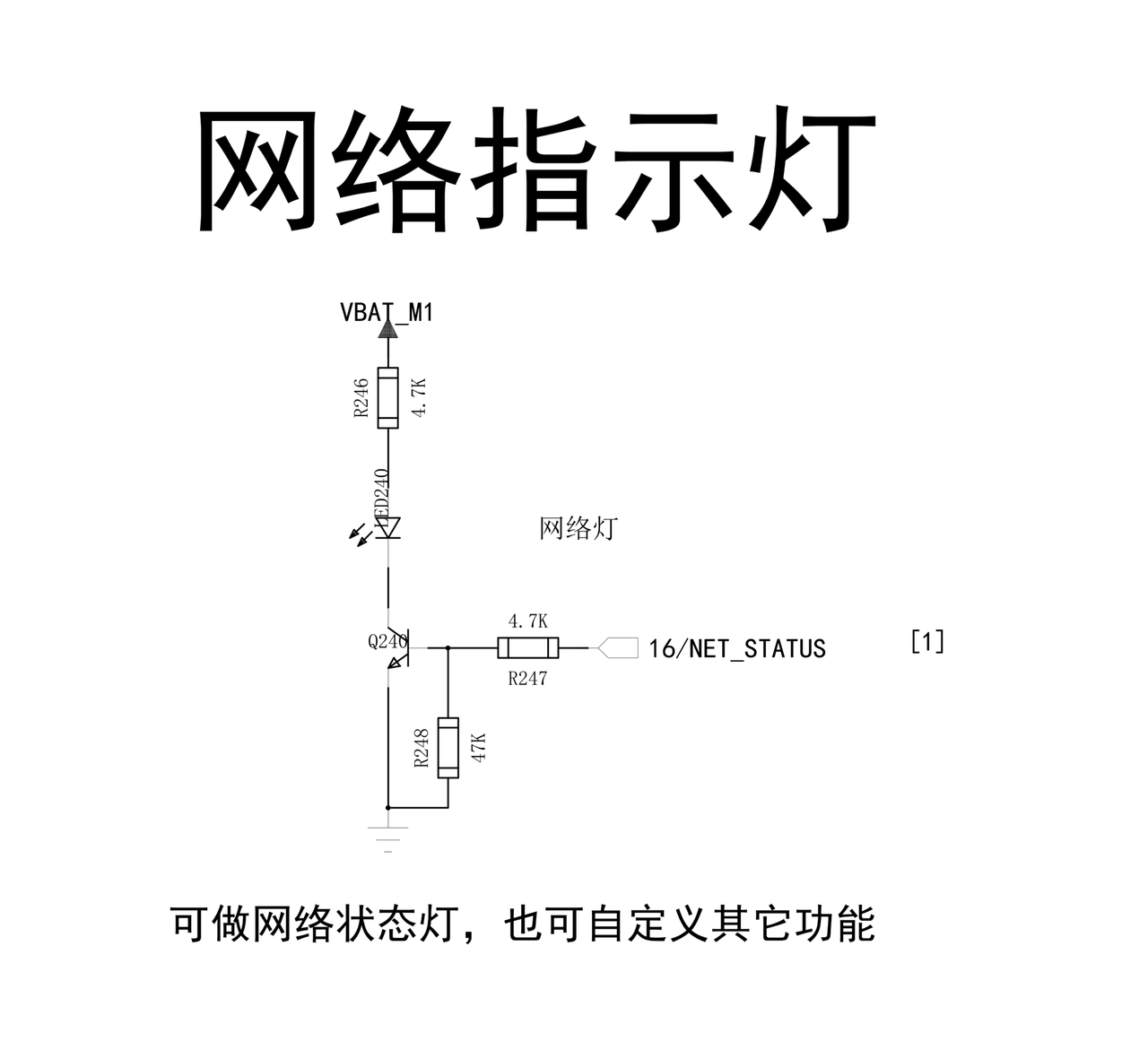

Air8780板载一颗LED灯，在PCB的右上角，典型应用是网络指示灯，大家也可以根据自己的需要定义为其它功能；

该LED由GPIO27控制，GPIO27输出高时LED亮，GPIO27输出低时LED灭；

说明！

PCB左上角为电源指示灯，无论PIN18:VIN还是PIN19:VBAT，有一处正常供电即会亮起；

PCB右下角为充电指示灯，由充电芯片自动控制，在后面的章节会进行介绍；

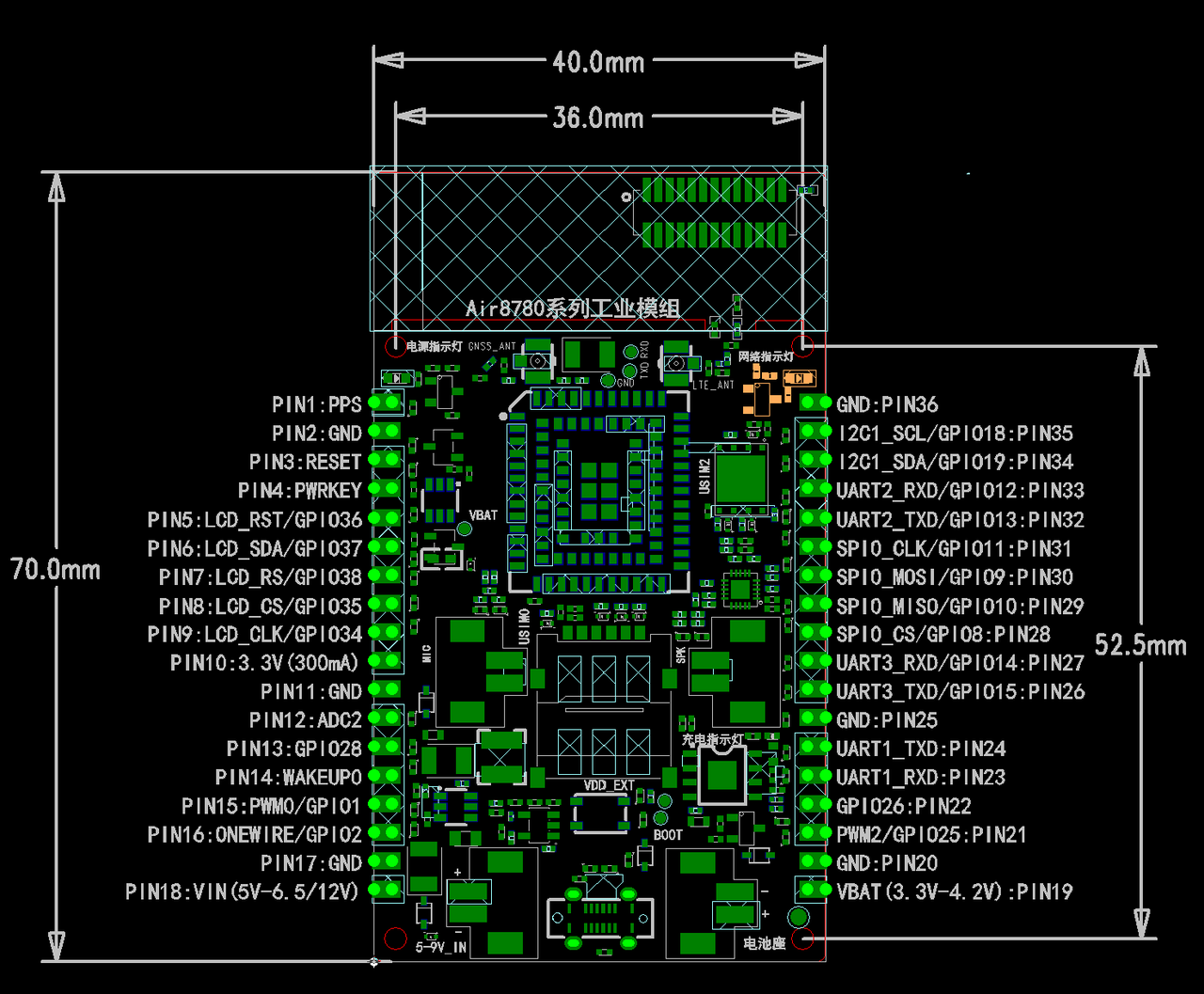

网络灯这部分电路在PCB上的位置如下：

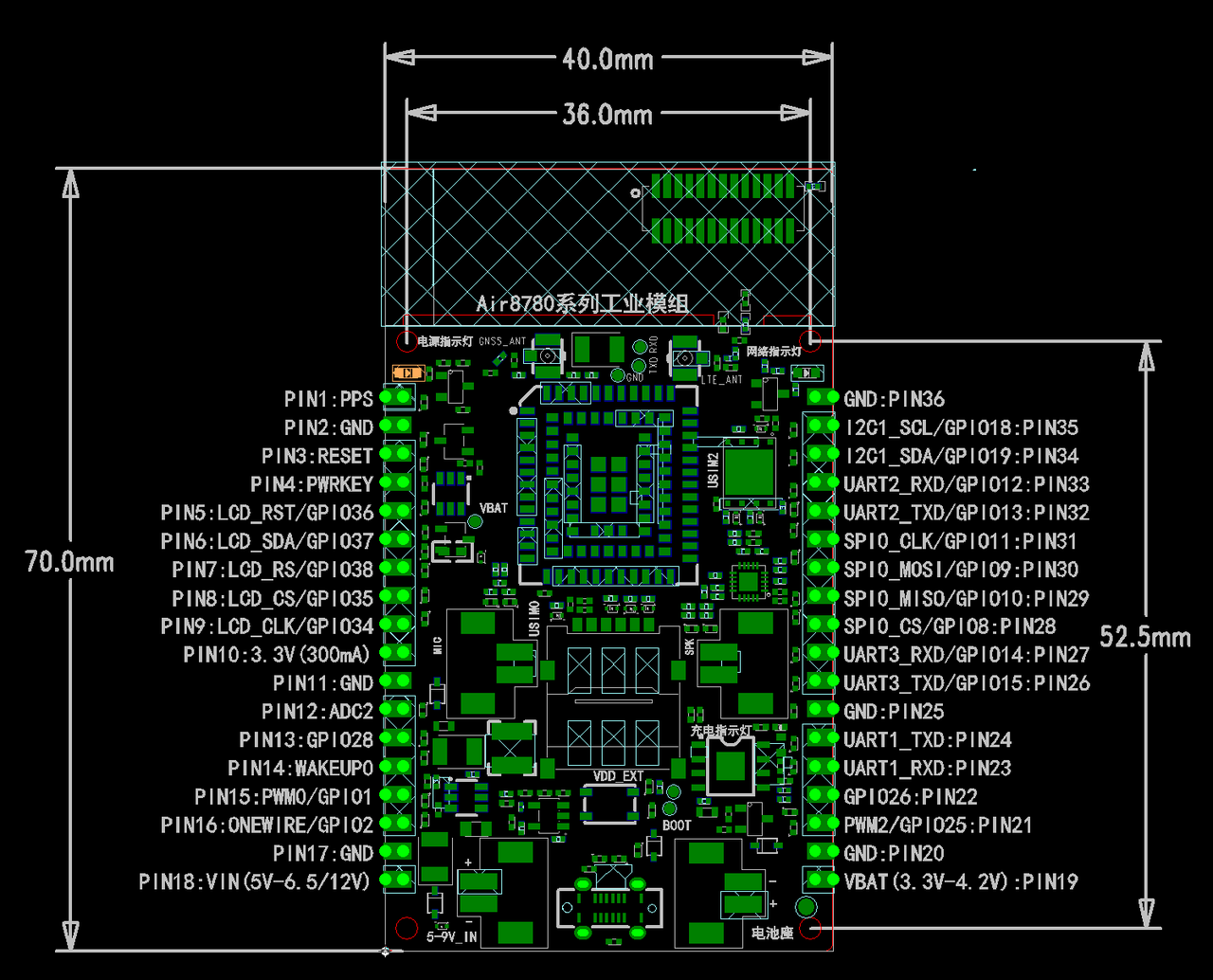

电源状态灯在PCB上的位置如下；

充电状态灯在PCB上的位置如下；
