23 rtc 实时时钟

作者：王城钧　|　最后修改：2026-05-08

一、rtc(实时时钟)概述

rtc（实时时钟）是一种能独立于主系统电源持续运行的电子组件，经分频计数实现年、月、日、时、分、秒的精准计量，可与主系统实现时间读取、校准、闹钟触发等交互，具备高稳定性的特点，广泛应用于消费电子、物联网、工业控制、汽车电子等领域，为设备提供可靠的时间戳和时序基准，是保障系统时间同步的关键组件。

1.1 LuatOS 的 rtc 核心库有什么用？

rtc 核心库提供对 rtc 功能的设置以及获取能力，主要功能包括：

设置 rtc 时钟初始时间，读取 rtc 时钟时间
设置 rtc 的时区以及基准年

二、演示功能概述

本教程将使用 Air1601 开发板演示 rtc 核心库的核心功能，主要包括：

场景 1(无网络环境下的 rtc 功能演示)

设置基准年和时区信息初始化 rtc
通过时间戳设置具体时间后，每秒循环打印基于 rtc 的本地时间

场景 2(获取基站和 ntp 授时成功后的 rtc 时间和实时时间)

设置基准年和时区信息初始化 rtc
等待基站和 ntp 授时成功，随后每秒循环打印实时时间和 rtc 时钟时间

三、准备硬件环境

参考：硬件环境清单，准备以及组装好硬件环境。

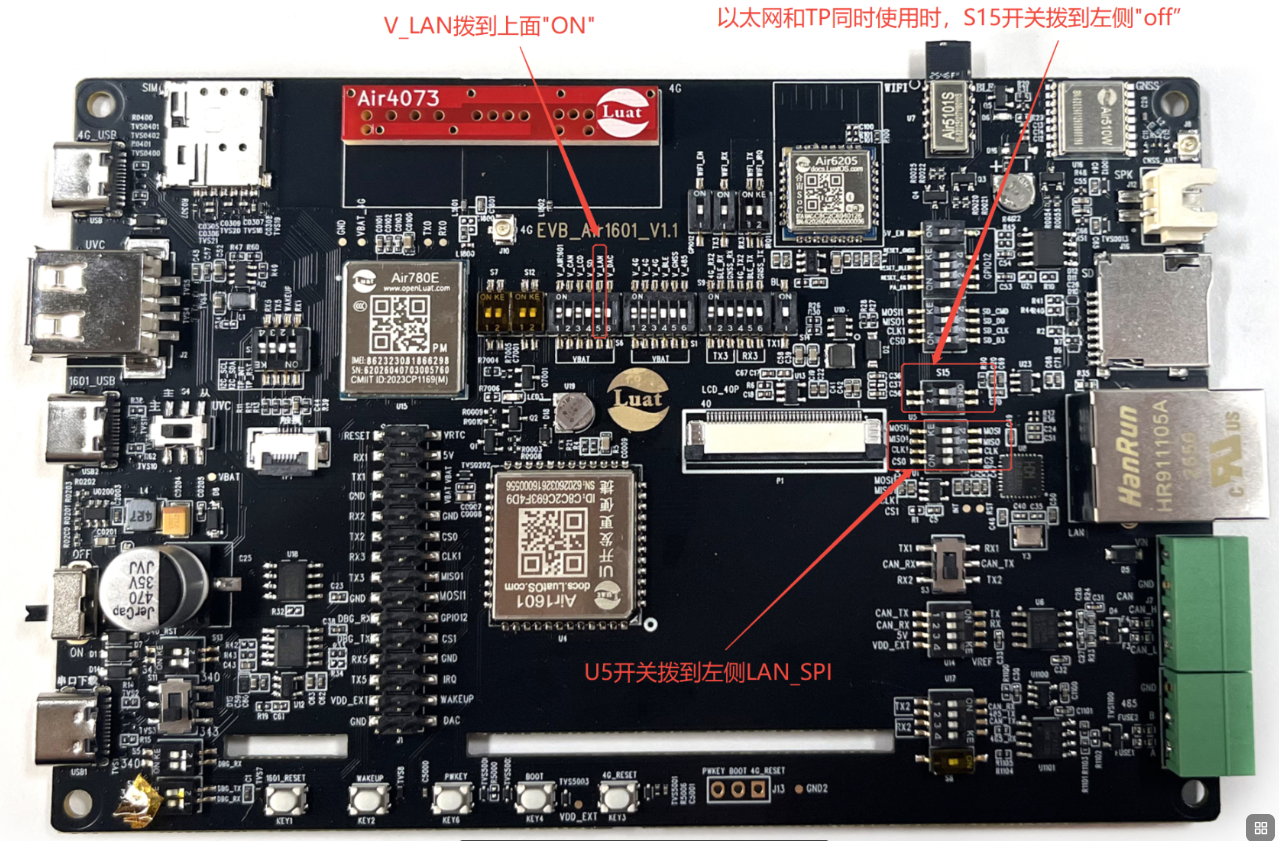

本demo默认联网方式用的是SPI_以太网接口，以太网功能开关设置说明

V_LAN 电源开关：拨至 ON，为以太网 PHY 芯片供电。
U5（SPI/ETH 通道拨码开关）：所有通道拨向左侧"ON"，打开以太网，以太网使用 CS1 (GPIO14) 作为片选。
S15（WAKEUP/LAN_INT 中断开关）：
单独使用以太网时：拨至 ON，连接 WAKEUP 信号到 LAN_INT，启用以太网中断功能。
与触摸（TP）同时使用时：拨至 OFF，断开以太网中断，将 WAKEUP 信号留给 TP 使用。

使用其它网络接线方式请参考：Air1601开发板使用说明

1、Air1601开发板一块

2、TYPE-C USB数据线一根

3、网线一根，网线一端插入开发板网口，另外一端连接可以上外网的路由器网口

4、Air1601开发板和数据线的硬件接线方式为

Air1601开发板通过TYPE-C USB口连接TYPE-C USB 数据线，数据线的另外一端连接电脑的USB口；
在 Air1601 开发板上丝印标注 USB1，为芯片烧录下载接口；
若遇到因电脑 USB 端口供电不足导致的烧录失败，也可改用外部稳压电源通过开发板上的 VIN 引脚进行供电；

购买链接：Air1601开发板多功能5寸RGB屏支持AirUI 摄像头代开发固件-淘宝网

四、软件环境

在开始实践本示例之前，先筹备一下软件环境：

1.烧录工具： Luatools 工具；

2.内核固件：本demo开发测试时使用的固件为LuatOS-SoC_V1012_Air1601_101.soc，本demo对固件版本没有什么特殊要求，所以你如果要测试本demo时，可以直接使用最新版本的内核固件；如果发现最新版本的内核固件测试有问题，可以使用我们开发本demo时使用的内核固件版本来对比测试。

3.LuatOS 需要的脚本和资源文件

脚本和资源文件：点我查看 demo 地址

准备好软件环境之后，接下来查看如何烧录项目文件到 Air1601 开发板中，将本篇文章中演示使用的项目文件烧录到Air1601开发板中。

五、API 接口说明

详细 API 文档请参考：https://docs.openluat.com/osapi/core/rtc/

六、代码示例介绍

6.1 功能测试核心代码

注意：以下两个任务每次测试时只能选择其一进行测试

-- RTC时钟演示(测试环境为无网络环境)
local function rtc_task1()
    rtc.setBaseYear(1900) -- 设置基准年为1900年
    local result = rtc.timezone(32) -- 设置时区为东八区
    log.info("rtc.timezone()", result) -- 打印时区信息
    -- rtc.set({ year = 2025, mon = 10, day = 28, hour = 8, min = 10, sec = 53 }) -- 设置日期和时间
    rtc.set(1761639053) -- 设置时间戳(与上一行的设置效果相同，二选一即可)
    local t1 = rtc.get()
    log.info("rtc初始时间", json.encode(t1)) -- 打印当前日期和时间
    log.info("rtc设置后的本地时间", os.date()) -- 打印当前日期和时间
    while true do
        log.info("os.date()", os.date()) -- 打印RTC时钟时间
        local t = rtc.get() -- 获取rtc时间
        log.info("循环rtc时间", json.encode(t)) -- 打印当前rtc时间
        sys.wait(1000) -- 等待1s，然后再次获取rtc时间和实时时间
    end
end

-- 获取基站和 NTP授时成功后的rtc时间
local function rtc_task2()
    rtc.setBaseYear(1900) -- 设置基准年为1900年
    local result = rtc.timezone(32) -- 设置时区为东八区
    log.info("rtc.timezone()", result) -- 打印时区信息
    -- rtc.set({ year = 2025, mon = 10, day = 28, hour = 19, min = 10, sec = 53 }) -- 设置日期和时间
    rtc.set(1761678653) -- 设置时间戳(与上一行的设置效果相同，二选一即可)
    log.info("rtc设置后时间", os.date()) -- 打印当前日期和时间
    while not socket.adapter(socket.dft()) do
        log.warn("sntp_task_func", "wait IP_READY", socket.dft())
        -- 在此处阻塞等待默认网卡连接成功的消息"IP_READY"
        -- 或者等待1秒超时退出阻塞等待状态;
        -- 注意：此处的1000毫秒超时不要修改的更长；
        -- 因为当使用exnetif.set_priority_order配置多个网卡连接外网的优先级时，会隐式的修改默认使用的网卡
        -- 当exnetif.set_priority_order的调用时序和此处的socket.adapter(socket.dft())判断时序有可能不匹配
        -- 此处的1秒，能够保证，即使时序不匹配，也能1秒钟退出阻塞状态，再去判断socket.adapter(socket.dft())
        sys.waitUntil("IP_READY", 1000)
    end
    socket.sntp()
    sys.waitUntil("NTP_UPDATE", 5000)
    while true do
        log.info("os.date()", os.date()) -- 打印实时时间
        local t = rtc.get()              -- 获取rtc时间
        log.info("循环rtc时间", json.encode(t))
        -- 打印当前rtc时间,当收到基站和 NTP授时的时候,rtc时间会自动更新为当前UTC时间(零时区)，于北京时间(东八区)相差8小时
        sys.wait(1000) -- 等待1s,然后再次获取rtc时间和实时时间
    end
end

-- 注意：以下两个任务每次测试时只能选择其一进行测试

-- 无网络情况下的rtc时间演示
sys.taskInit(rtc_task1)

-- 获取基站和 NTP授时成功后的rtc时间
-- sys.taskInit(rtc_task2)

6.2 功能验证

通过 luatools 工具查看相关日志：

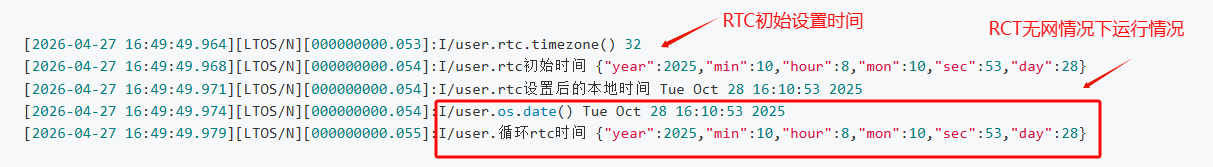

任务 1：

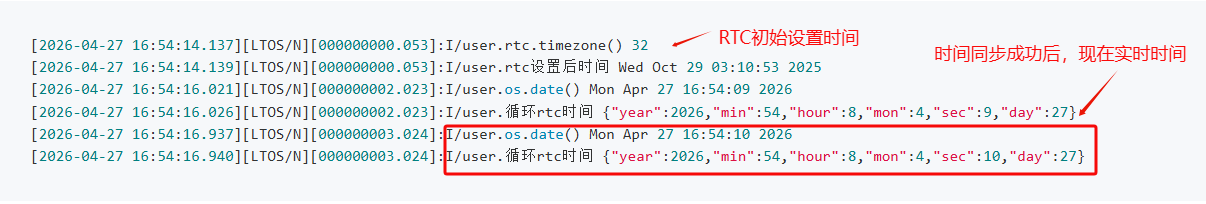

任务 2：

七、总结

至此，本示例详细介绍了如何使用 rtc 核心库进行功能测试开发。
