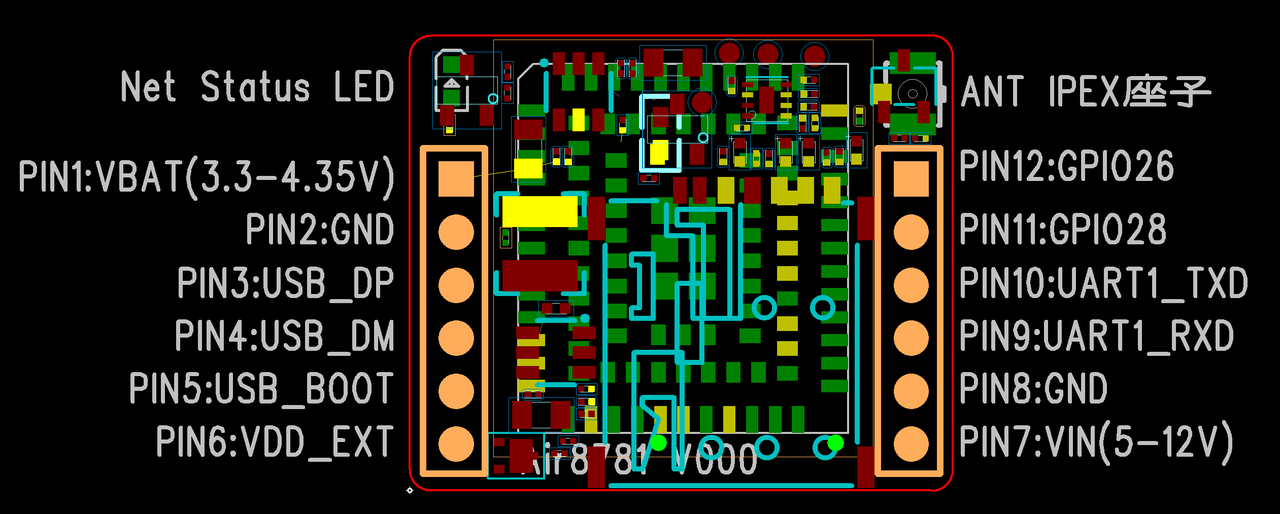

7）外围管脚(插针)
Air8781P系列工业模组，支持经典的2.54mm间距插针，适合各种类型的产品设计和应用；
| PIN1 | VBAT(3.3V-4.2V) | GPIO26,AGPIO,低功耗模式下可保持状态 | PIN12 | |
|---|---|---|---|---|
| PIN2 | GND | GPIO28,AGPIO,低功耗模式下可保持状态 | PIN11 | |
| PIN3 | USB_DP,USB信号,用于下载和调试 | UART1_TXD,LPUART,低功耗模式下可唤醒 | PIN10 | |
| PIN4 | USB_DM,USB信号,用于下载和调试 | UART1_RXD,LPUART,低功耗模式下可唤醒 | PIN9 | |
| PIN5 | USB_BOOT,USB下载使能信号 | GND | PIN8 | |
| PIN6 | VDD_EXT,用于搭配USB_BOOT使用 | VIN(5V-6.5/12V) | PIN7 |

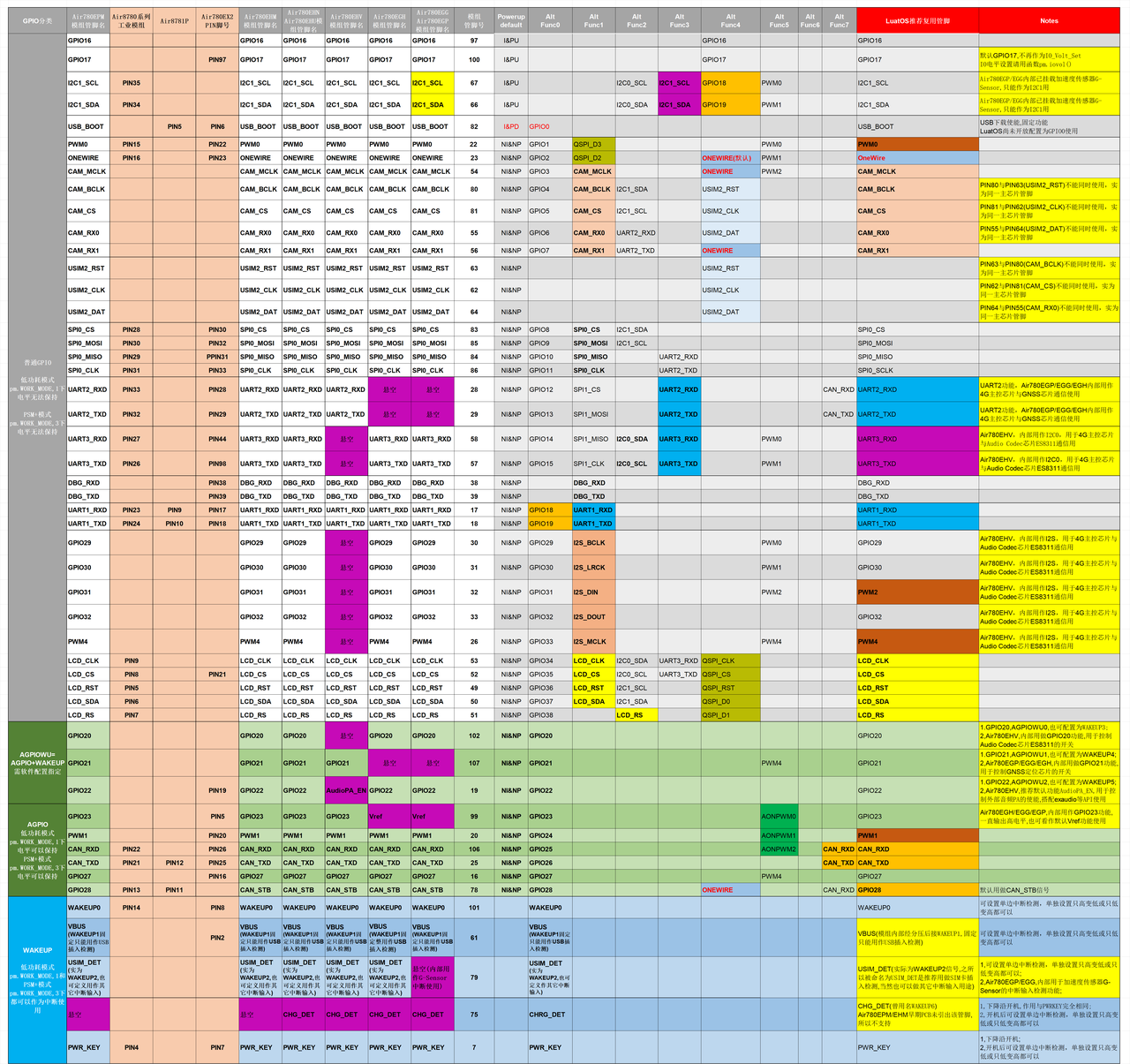

Air8781P系列工业模组GPIO复用表如下；
Air8780&8781&780EPM&EHM&EHV&EGH&EGG&EGP&EHN&EHU&EX2_GPIO复用表_20260621.xlsx
