三，下载和调试
为了让Air8781P更加方便的下载和调试，我们专门设计了一款下载调试转接板AirBurn8781；
AirBurn8781功能简介：
1, 板载杰华特降压DCDC芯片JW5357，将USB_VBUS提供的5V降压为4V给Air8781P供电，对应标注为VBAT的插针；
2, 板载杰华特LDO芯片JW7809，输出3.3V电压，在需要Air8781P下载时，通过拨动开关拨至"下载"即可实现USB_BOOT上拉至3.3V，进而使Air8781P进入下载模式；

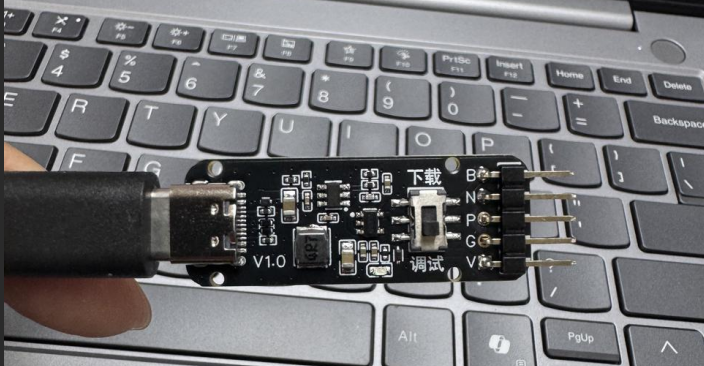

3, 拨动开机，拨至"下载"的效果是USB_BOOT与3.3V导通，进入USB下载模式；拨至"调试"的效果是USB_BOOT与3.3V断开，Air8781P正常开机，正常接收Trace；

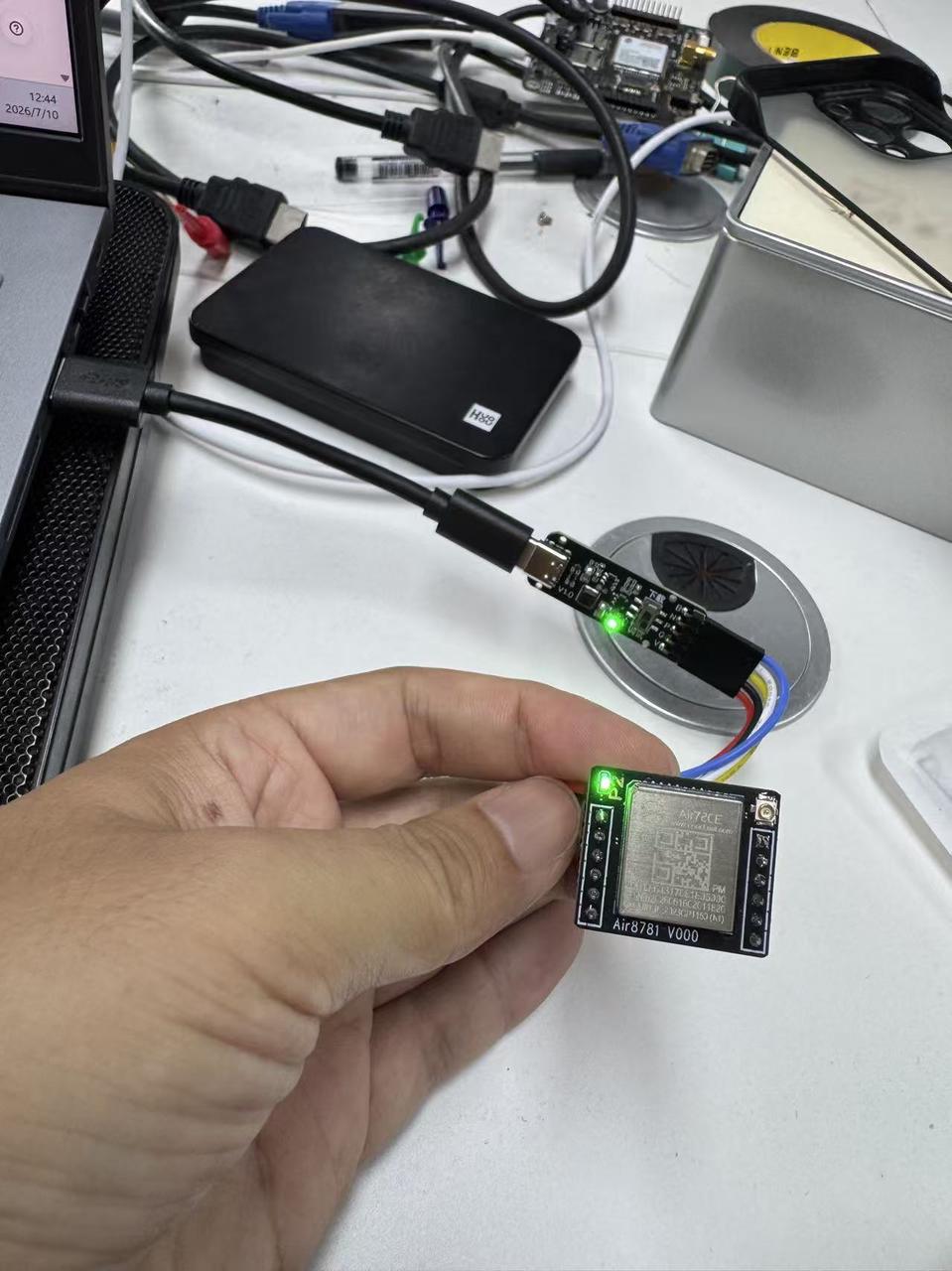

4, AirBurn8781上的LED为电源指示灯，用来表明USB是否供电正常；

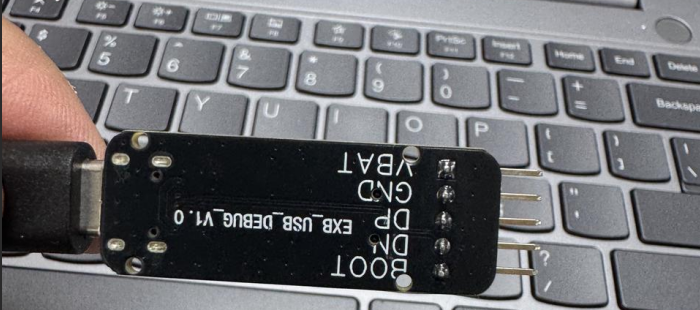

5, AirBurn8781上的五根插针信号分别是：
| PIN NO. | 丝印名称 | 详细说明 |
|---|---|---|
| 1 | VBAT | 3.8V，给Air8781P的VBAT供电；对应接Air8781P的PIN1； |
| 2 | GND | GND；对应接Air8781P的PIN2； |
| 3 | DP | USB_DP；对应接Air8781P的PIN3； |
| 4 | DN | USB_DM；对应接Air8781P的PIN4； |
| 5 | BOOT | USB_BOOT；对应接Air8781P的PIN5； |

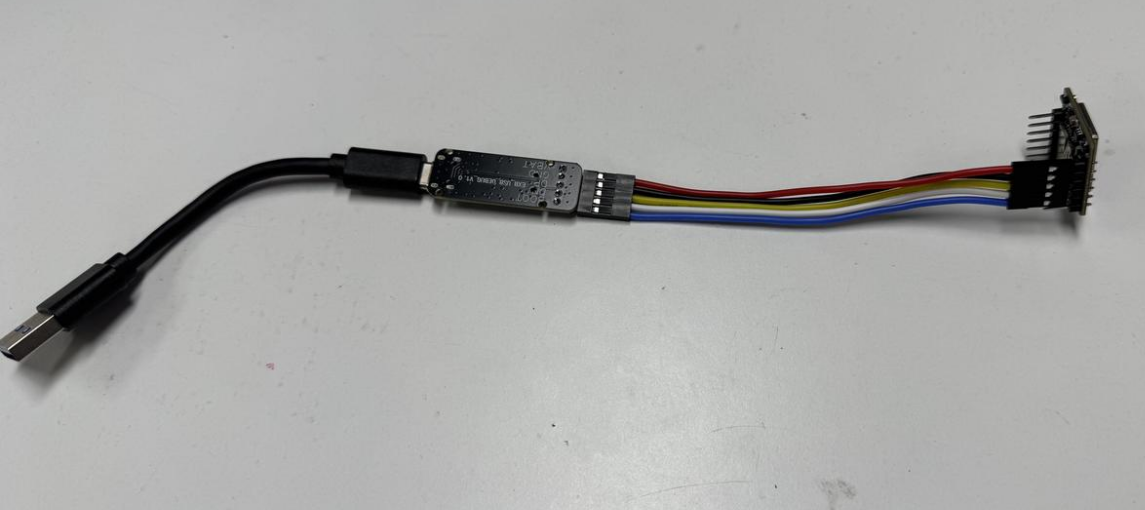

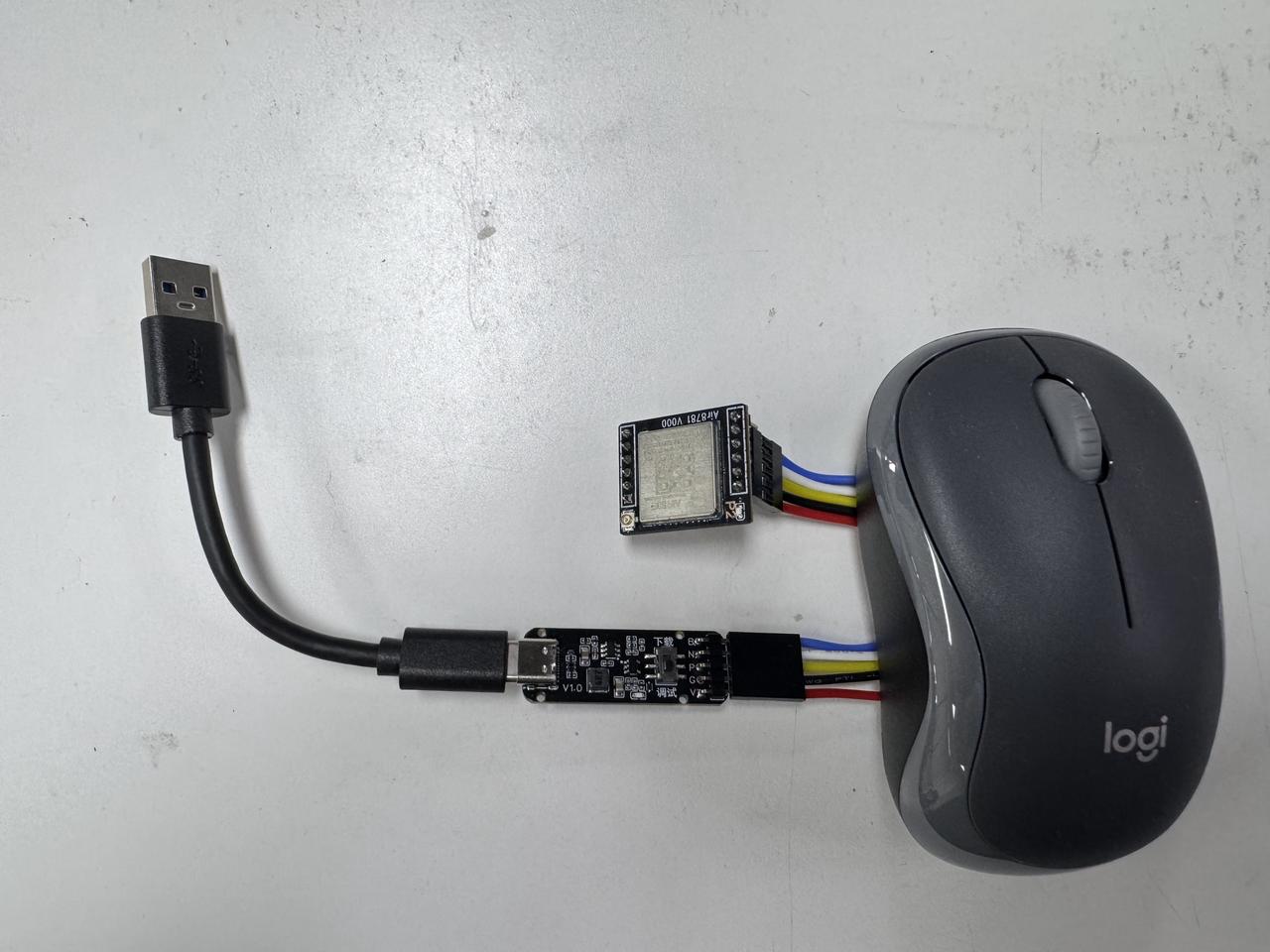

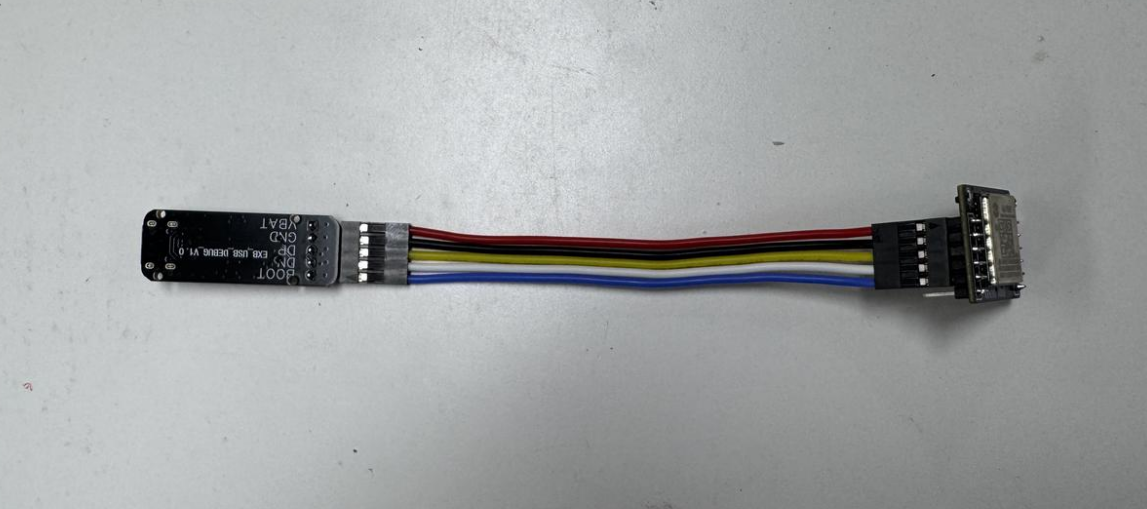

6, 美图欣赏；
7, 购买地址 Luat.taobao.com ；
 |
 |
|---|---|
