通话零回声！合宙 SIP 对讲方案 Air8784 整套可定制
- 作者：陆相成
一，你可能最关心的几个问题说明
1. Air8784 基于合宙 4G 模组 Air780EHM 和合宙回声抑制芯片 Air1103 设计，具有优秀的 4G 通信指标和回声抑制性能，SIP 免提通话接近零回声，人耳无感；
2. 注意！是 Air780EHM ，不是 Air780EHV ，原因是 Air1103 不但具有回声抑制功能，也具有 Audio Codec 功能，因此，可以省掉在 Air780EHV 上用到的 ES8311 ；
3. 不同于 ES8311 ，Air1103 与 Air780EHM 之间不是使用 I2S 接口通信，而是使用的 UART 串口；
4. Air1103 本质上是一款 MCU 芯片，里面跑了回声抑制算法的软件，我们会以固件的形式在出厂时就已下载好；
5. Air1103 不单独对外出售，必须搭配合宙 4G 模组 Air780EHM 或其它主控模组一起购买，请勿使用 Air1103 搭配其它主控使用；
6. 我们强烈建议的做法是：你们负责产品定义，第一版软硬件由我们定制开发，我们会交付硬件原理图PCB设计文件，以及软件源码，如有需求，请联系合宙任意一位同事；
7. 附件为 Air8784 原理图 pdf 版，仅供参考；如果您购买了 Air8784 整机 ，可以联系合宙任意一位同事协调提供 Air8784 整套原理图 PCB 硬件设计文件，以及软件源码；
8. Air780EHM + Air1103 这套架构，可以同样用在 VoLTE 通话场景中吗？可以的！跟 SIP 通话完全没区别，请放心使用；
9. SIP 通话可以和 VoLTE 通话桥接使用吗？可以的！我们会在第四章中详细说明；
二，合宙官方公众号 Air8784 介绍文章
- 公众号：降功耗找合宙
- 原文：通话零回声！合宙 SIP 对讲方案整套可定制，拿来即用
判断一套语音设备到底行不行，不用看参数表，打一通电话问对方一句就够了：
"你能从设备里听到你自己的声音吗？"
听到，说明回声没压住；听不到，才算过关。
合宙SIP方案的回答是：完全听不到。
合宙 SIP 通话方案，经过多轮迭代，做到没有一丝回声。不是"能听"，是干净——对端完全听不到自己的声音。
合宙SIP通话测试实拍：
视频号：降功耗找合宙。合宙SIP对讲方案，真正做到无回声！支持业务定制，快速量产！

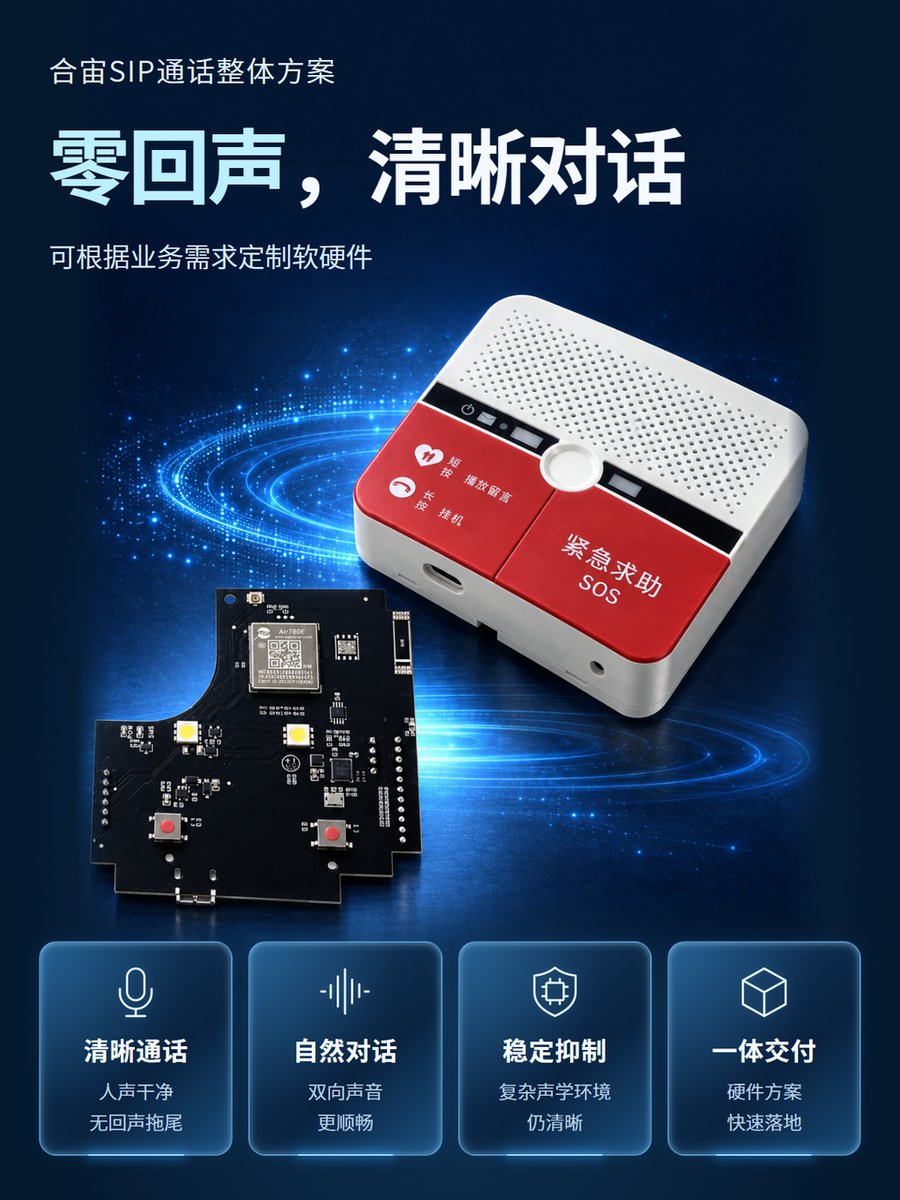

01 先说结论
一套支持业务定制的SIP对讲方案
零回声通话——免提、对讲、复杂的声学环境，对端都听不到自己的声音；
PCBA + 软件一体化交付——声学环境出厂即调好，不是"理论上可行"；
带屏也已适配——Air8000 系列、Air8101 大屏系列、Air1601 系列的 SIP 通话质量均已完整测试，全部适配、毫无回声。
02 三十秒看懂回声
回声为什么这么难搞？
回声的来路其实很短：远端的声音从喇叭放出来，被本机的麦克风又收了进去，一起传回对端——于是对端听到了延迟的自己。
难的地方在后面：喇叭位置、麦克风增益、外壳腔体、音量大小、使用环境，任何一个变了，回声效果就跟着变。这也是为什么很多设备"实验室里挺好，装进壳里就翻车"。
03 合宙怎么做
合宙是怎么做到零回声的？
▍软件算法层面
回声抑制算法经过多轮迭代与反复测试，针对免提、对讲这类"喇叭开得很大"的场景持续打磨——说话不卡顿、听感自然，不是简单粗暴地把声音压小。
▍硬件设计层面
喇叭与麦克风的位置、增益、走线，从一开始就按声学效果来设计，而不是先画完板子再想办法补救。

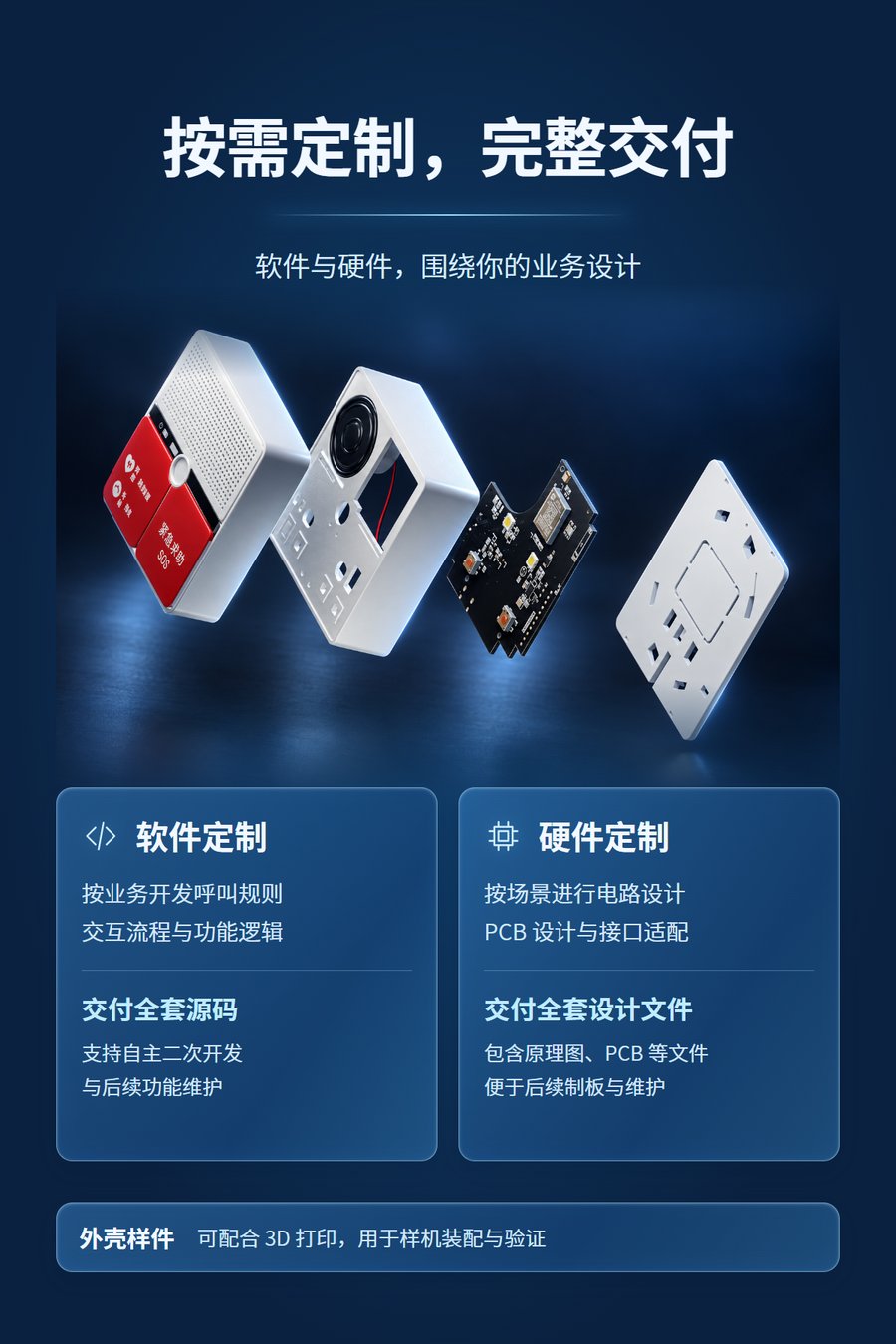

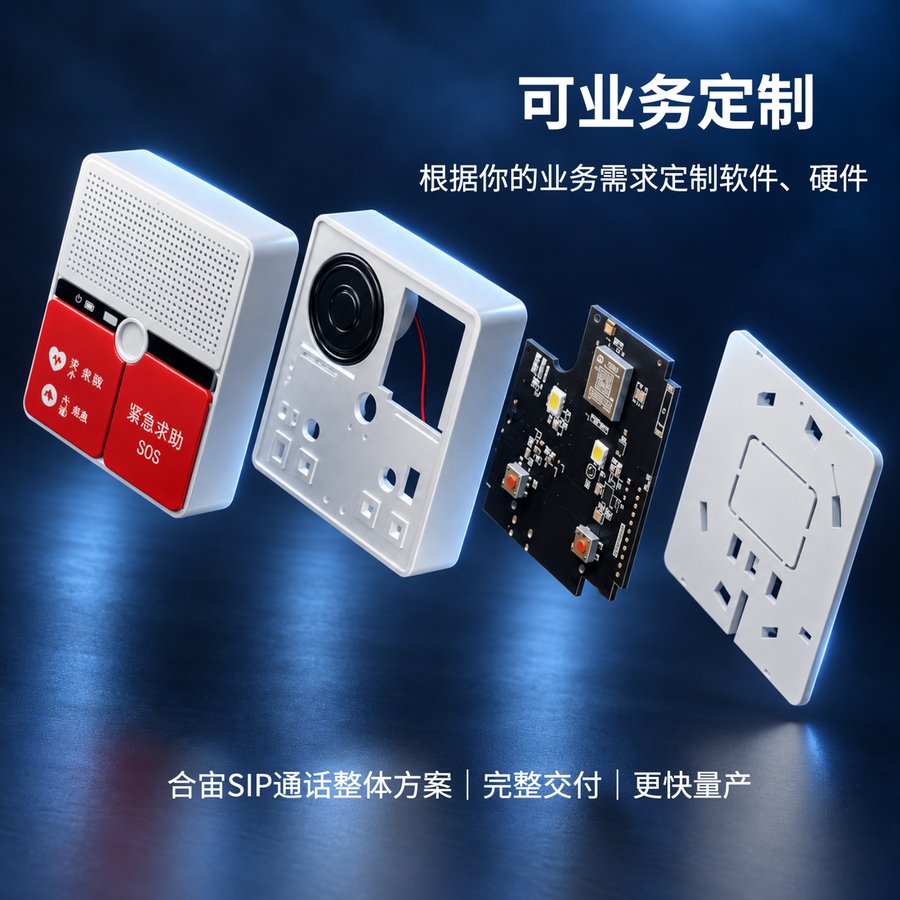

▍整机声学与交付
PCBA、外壳、软件一起交付，腔体与算法的匹配出厂前就完成——你拿到的是专业稳定的回声抑制，不挑外壳、不用重调。
最终结果，还是那句话：合宙的sip对讲方案，可以做到没有一丝回声。
04 用在哪
这些对讲场景，直接上
SIP 网络电话 / IP 话机——企业话机、VoIP 终端；
楼宇对讲 / 门禁通话——门口机、梯口机；
紧急呼叫 / 应急求助——电梯五方通话、求助柱、一键呼叫；
共享设备 / 自助终端——内嵌通话与客服；
养老 / 儿童看护终端——动动嘴就能打电话；
车载 / 免提通话——密闭腔体零回声，正是免提场景的刚需。
回声难的是把它压到零——那是软件、硬件与整机声学一起迭代出来的结果。
有需要欢迎进群交流。
基于合宙主推硬件型号，合宙提供软硬件定制，和整体解决方案交付；
若您有项目整体开发、软件功能或硬件定制等需求，可咨询合宙任意人员！
- 合宙AI工具：ai.luatos.com
产品和技术相关问题，可优先使用合宙 AI 工具，答复及时准确！
- 合宙产品资料：docs.openluat.com
产品使用手册，硬件手册，demo源码等资料完善

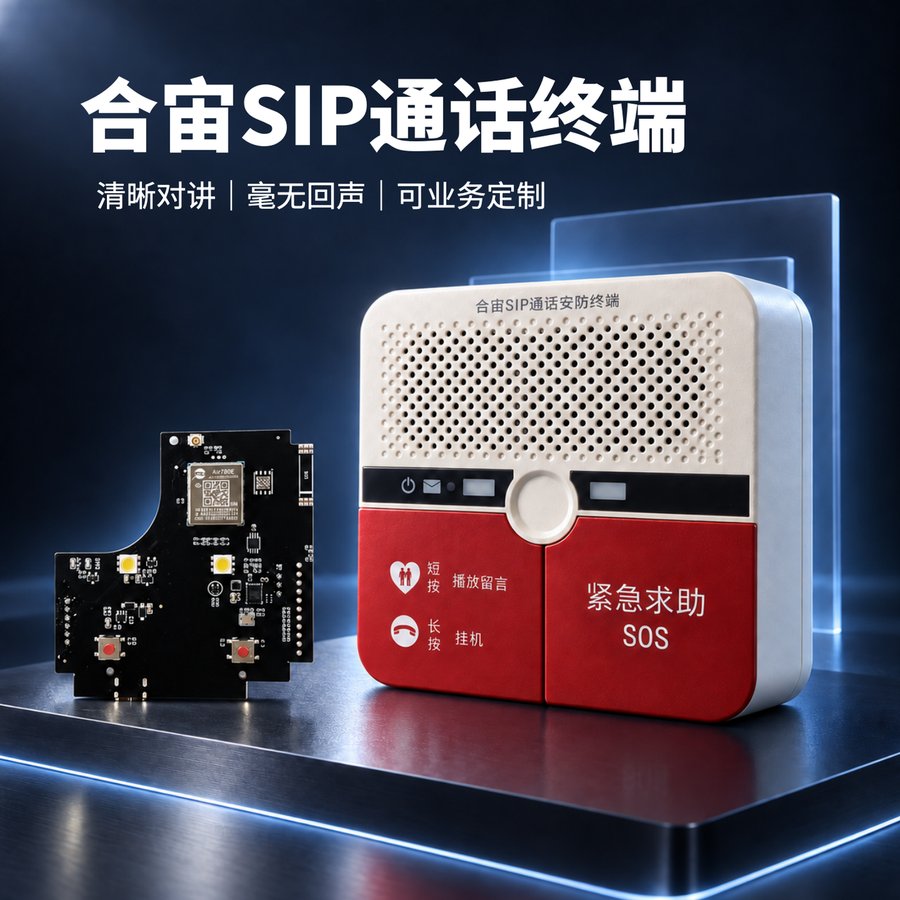

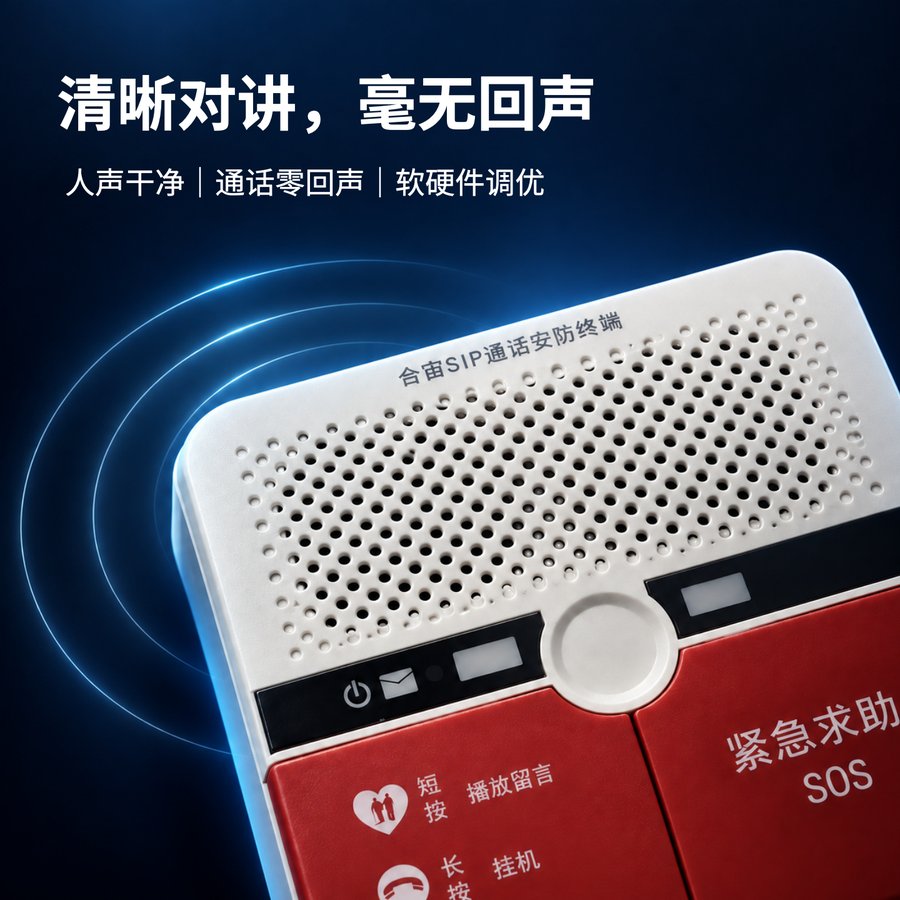

三，Air8784 SIP对讲88盒安防终端图文功能说明
四，Air8784 SIP 功能使用说明
特别说明！
Air8784 · SIP 体验平台 尚未开放，敬请期待。
本文依据 Air8784 · SIP 体验平台 的实际页面整理，核对日期：2026 年 9 月 28 日。适用于了解平台操作、配置 SIP 测试账号，以及选择单设备、双设备、轮拨和手机通话场景。
当前网站是模拟体验平台，不产生真实呼叫。 页面中的 SIP 密码为占位信息，设备列表尚未同步合宙 IoT。实机通话还需要配套固件、有效 SIP 账号密码、正常网络及完成接入的设备。本文未进行实机通话测试。
一、先选定通话方式
Air8784 的 SIP 使用流程可以分为三部分：确认设备与账号、配置通话对象、验证通话效果。初次使用建议先完成“一台设备 + 一个软终端”的双向通话，再配置多设备或手机号轮拨。
| 通话场景 | 通话双方或用途 | 平台入口 | 当前页面说明 |
|---|---|---|---|
| 单设备体验 | 一台 Air8784 与手机、电脑上的 SIP 软件通话 | 单设备体验 | 提供 Linphone、MicroSIP 接入指南 |
| 双设备互通 | 一台设备呼叫另一台设备 | 双设备互通 | 创建单 SIP 任务，设置一个对端 |
| 多设备轮拨 | 一台设备按优先级依次呼叫多个设备 | 多设备轮拨 | 接听后停止顺延 |
| 设备与手机 | 设备呼叫普通手机号，或按顺序轮拨多个号码 | 设备与手机 | 使用 SIP_CC 任务，要求支持语音的实名制手机卡 |
| 群组通话 | 多台设备同时参与会议式通话 | 群组通话 | 标注“开发中”，暂不作为可用功能 |
手机安装 Linphone 后使用 SIP 账号接听，属于“单设备体验”；直接拨打手机号码，属于“设备与手机”。这两种方式的账号、目标填写方式和 SIM 卡要求不同。
二、准备设备并登录平台
2.1 实机准备
准备 Air8784 设备、与其硬件版本相匹配的供电和音频连接、可用的移动网络，以及支持对应 SIP 功能的配套固件。记录设备的 15 位 IMEI，后续用于选择设备、生成测试账号及关联任务。
单设备体验还需准备一部安装 Linphone 的手机，或一台安装 MicroSIP 的 Windows 电脑；双设备互通则需要两台完成 SIP 接入的设备。
该体验网站没有给出 Air8784 的供电电压、接线引脚、烧录文件及具体版本要求。上述硬件与固件信息应以交付资料为准，不能直接套用其他型号的接线或程序。
2.2 登录控制台
- 打开 Air8784 SIP 体验平台。
- 输入平台管理员提供的账号和密码，点击“登录”。
- 登录后进入“首页”。窄屏显示时，可通过左上角菜单展开功能导航。
网页登录账号与 SIP 通话账号是两套不同的凭据。 管理员账号用于管理平台，不能直接填入 Linphone 或 MicroSIP 作为 SIP 账号。
2.3 在“我的设备”中核对设备
进入“我的设备”，核对设备名称、IMEI、当前任务及来源。平台展示的 IoT 项目名称为 8784_SIP，并说明合宙官网下单的设备将归属到 IoT 账号下的该项目。
当前页面同时标注“尚未连接 IoT”，列表中的设备是平台保存的模拟设备。因此，“添加模拟设备”只适用于流程演示，不能代替实机联网或真实设备归属。
如需手动申请设备归属，点击“手动设置归属”，填写以下信息：
| 字段 | 填写内容 |
|---|---|
| 设备 IMEI | 对应实物设备的 15 位 IMEI |
| 订单号 | 购买该设备的订单号 |
| 物流单号 | 对应订单的物流单号 |
| 申请项目 | 页面显示为 8784_SIP |
提交后可在“归属申请”中查看。当前平台尚未接入合宙校验接口，申请仅保存为“待校验”，不代表真实归属已完成。
三、确认 SIP 账号与服务器参数
在首页的“SIP 测试账号”区域，选择设备 IMEI 后点击“确定”。平台按该 IMEI 生成通话双方的测试账号。
| 参数 | 当前平台显示的值或规则 |
|---|---|
| 服务器地址 | 180.152.6.34 |
| 端口号 | 8910 |
| 设备端账号 | 设备 IMEI 后追加字符 0 |
| 对端软终端账号 | 同一设备 IMEI 后追加字符 1 |
| 设备端传输方式 | 首页显示 UDP |
| 软终端传输方式 | 指南显示 TCP/UDP，实际按服务端配置选择 |
| SIP 密码 | 使用实际分配的有效密码；页面上的 ****** 是占位信息 |
例如，页面中的模拟 IMEI 为 990000000000002 时：
设备 IMEI： 990000000000002
Air8784 设备账号：9900000000000020
对端软终端账号： 9900000000000021
服务器： 180.152.6.34:8910
这里的“IMEI + 0 / IMEI + 1”表示在末尾追加字符，不是对 IMEI 进行数值加法。示例账号仅用于说明规则，实机使用时应选择自己的设备并取得有效密码。
选择并确认新的 IMEI 后，单设备指南中的账号会随之更新。切换设备时，应同步检查软终端中保存的账号，避免继续使用上一台设备的配置。
以上地址与端口是本次访问平台时展示的测试参数，不代表已经验证服务可达，也不代表可永久使用。正式部署时以服务提供方交付的地址、端口、传输方式和账号权限为准。
四、单设备体验：与手机或电脑通话
单设备体验的连接关系如下：
Air8784（IMEI 后追加 0）
↕
SIP 服务器
↕
Linphone / MicroSIP（同一 IMEI 后追加 1）
平台“单设备体验”页展示的是供软终端使用的对端账号。该卡片虽然也使用“本机账号”字段名，但应以页面的“对端 SIP 测试账号”标题及账号末尾的 1 来判断其用途。
4.1 手机端：Linphone
- 从 Linphone 官方下载页 获取并安装软件。
- 打开账号配置助手，选择“使用 SIP 账户”。
- 按平台“单设备体验”页显示的对端信息填写账号。
| Linphone 字段 | 填写方式 | 本文模拟示例 |
|---|---|---|
| 用户名 | 对端软终端账号，即 IMEI 后追加 1 |
9900000000000021 |
| 域 | SIP 服务器地址与端口 | 180.152.6.34:8910 |
| 密码 | 实际分配的 SIP 密码 | 不填写 ****** 或平台登录密码 |
| 传输方式 | 与服务端配置一致 | 按实际配置选择 UDP 或 TCP |
- 完成登录，确认账号显示“已连接”等正常注册状态。
- 通话时允许 Linphone 使用麦克风。
- 在拨号界面输入设备端账号，例如
9900000000000020，发起呼叫；也可以等待设备拨入后接听。 - 通话结束后点击挂断。
首次验证建议双方轮流讲话，再同时讲话，检查是否能够双向听见、是否有明显延迟、回声或断音。不同版本的 Linphone 界面可能略有区别。
4.2 电脑端：MicroSIP
- 从 MicroSIP 官方下载页 获取并安装软件。
- 启动后打开右上角菜单，选择“添加账户”。
- 按网站指南填写以下字段。
| MicroSIP 字段 | 当前网站指南的填写方式 |
|---|---|
| 用户名 | 对端软终端账号，例如 9900000000000021 |
| 登录名 | 与用户名相同 |
| SIP 服务器 | 180.152.6.34 |
| 域 | 180.152.6.34 |
| SIP 代理 | 180.152.6.34:8910 |
| 密码 | 实际分配的 SIP 密码 |
| 传输方式 | 与服务端配置保持一致 |
- 保存账户，确认状态为在线。
- 在拨号框输入设备端账号，例如
9900000000000020，发起呼叫。 - 有设备来电时选择接听，结束后挂断。
如果软件显示在线但听不到声音，应继续检查电脑选用的麦克风、扬声器、音量和系统麦克风权限。账号注册成功只说明注册环节正常，仍需用实际双向语音验证完整通话。
五、双设备互通：配置单 SIP 任务
“双设备互通”用于给一台发起设备指定一个对端设备。
- 进入“双设备互通”，点击“创建 SIP 任务”。
- 填写便于辨识的任务名称，例如“门口机呼叫值班设备”。
- 在“绑定设备”中选择发起设备的 IMEI。
- 在“拨号顺序”的优先级 1 中选择对端设备 IMEI。
- 核对后点击“保存任务”。
该场景使用“单 SIP”类型，表单只允许一个对端，“添加拨号目标”按钮不可用。任务卡片会展示绑定设备、对端和未接听时的结束规则。本次页面配置下，单个对端 30 秒未接听则结束。
每个 IMEI 仅可创建一个任务。 配置前应先在“我的设备”中检查“当前任务”；如果已经存在任务，应检查并调整原有任务，避免重复绑定。
任务卡片提供“编辑”“删除”和“模拟按键”。“模拟按键”用于体验页面中的呼叫流程，不表示已经触发真实硬件。设备端实际通过哪个按键、命令或业务事件发起通话，应以配套固件说明为准。
六、多设备轮拨：按优先级呼叫
“多设备轮拨”适用于一台设备依次联系多个对端的情况。平台规则为：先呼叫优先级高的目标，未接听时顺延，任一目标接听后停止继续轮拨。
6.1 先设置轮拨参数
在首页“轮拨配置”区域设置并保存参数：
| 参数 | 可配置范围 | 默认值 |
|---|---|---|
| 轮拨等待时间 | 10–50 秒 | 30 秒 |
| 轮拨目标上限 | 2–5 个 | 3 个 |
当前页面说明这些参数用于“多设备轮拨”和“设备与手机”，保存后对后续模拟呼叫生效。因此，场景页显示“最多 3 个目标”是当前配置值，不应理解为固定不变的设备硬件上限。
6.2 配置轮拨任务
进入“多设备轮拨”，通过“创建 SIP 任务”设置发起设备和多个对端，并按联系优先级排列目标。保存后检查任务卡片中的序号，确保顺序正确。
以默认配置为例：
发起设备 D → 目标 A
├─ 接听：建立通话，停止顺延
└─ 30 秒未接听 → 目标 B
├─ 接听：停止顺延
└─ 30 秒未接听 → 目标 C
轮拨是依次呼叫，不是多个目标同时响铃，也不等同于群组会议。所有目标均未接听后的提示、忙线或拒接时的具体处理，需要结合实际固件及平台最终实现确认。
七、设备与手机：使用 SIP_CC 任务
如果希望呼叫普通手机号，进入“设备与手机”场景，使用“创建 SIP_CC 任务”。平台支持单个手机号通话，也支持按优先级轮拨多个号码。
7.1 先确认 SIM 卡
网站要求将设备中的物联网卡更换为已经实名认证、支持语音通话的手机卡，然后再进行设备与手机通话。不能仅凭物联网卡能够上网，就认为该卡具备普通电话呼叫能力。
实机使用前，还应确认所交付的 Air8784 硬件、固件和服务支持 SIP_CC 场景。网站中出现此入口，并不能单独证明手中设备的固件已具备该功能。
7.2 配置与检查
进入“设备与手机”，创建 SIP_CC 任务，指定用于发起呼叫的设备，并填写需要联系的手机号码。需要轮拨时，按优先级排列多个号码，并核对首页设置的等待时间和目标上限。
保存后检查任务卡片上的设备、任务类型及号码顺序。目标应使用真实、正确且经过确认的联系号码，不要照抄模拟任务中的演示号码。当前网站的“模拟按键”不会拨出真实电话。
手机上的 Linphone 接听的是 SIP 账号来电，而 SIP_CC 目标填写普通手机号。配置时应先明确需要哪一种方式，再选择对应入口。
八、实机验收与问题排查
以下为通用的实机检查建议，用于补充网站操作流程，不代表本次已完成设备测试。
| 现象 | 优先检查 |
|---|---|
| SIP 账号无法登录或注册 | 服务器与端口、账号末尾 0/1、实际 SIP 密码、传输方式及网络连通性 |
| 软终端在线但呼叫不到设备 | 设备是否也完成 SIP 注册；拨打的是否为设备端账号；是否选错 IMEI |
| 只有一方能听见声音 | 双方麦克风与扬声器、音量、应用权限，以及网络的语音媒体通路 |
| 通话有回声、断续或杂音 | 音频接线、麦克风与喇叭布置、音量、供电稳定性、网络质量及固件适配 |
| 同一设备无法再创建任务 | 该 IMEI 是否已经绑定任务；平台限制每个 IMEI 一个任务 |
| 轮拨顺序不符合预期 | 任务卡片中的目标序号及首页的等待时间、目标上限是否正确保存 |
| 普通手机号无法呼叫 | 是否使用 SIP_CC，SIM 卡是否实名且支持语音，以及实机版本是否支持此场景 |
| 手动归属后没有真实设备同步 | 当前平台未接入合宙校验接口，提交后仅为待校验 |
| 点击模拟按键后实物没有动作 | 当前网站明确不产生真实呼叫；模拟演示不等于设备控制通道已接通 |
| 找不到可用的群组会议操作 | 群组通话仍标注“开发中” |
完成实机配置后，建议分别验证：软终端呼叫设备、设备呼叫软终端、双方接听与挂断，以及在最终外壳和常用音量下的双向语音。使用轮拨时，再验证首个目标接听后不继续呼叫、首个目标未接听时能按顺序转向下一目标。
九、上手顺序速查
- 核对 Air8784 的硬件版本、配套固件、网络与音频连接。
- 登录平台，在“我的设备”中确认 IMEI 与设备来源。
- 回到首页，选择 IMEI 并点击“确定”，核对设备端和对端账号。
- 获取有效 SIP 密码，在 Linphone 或 MicroSIP 中配置对端账号。
- 在真实接入条件满足后，先验证单设备的双向通话。
- 根据业务需要配置双设备、设备轮拨或 SIP_CC 手机号码任务。
- 核对任务唯一性、目标顺序和等待时间，再进行对应场景的实机验收。
参考资料与适用边界
- Air8784 SIP 体验平台：本文主要依据，已查看首页、单设备指南、设备管理、归属申请表单、双设备任务表单、多设备轮拨及设备与手机页面。
- 合宙 SIP 通话文档：平台引用的 Linphone / MicroSIP 操作参考。其页面所属型号为 Air780EHV，不能直接替代 Air8784 的硬件或固件手册。
- Linphone 下载页与 MicroSIP 下载页：平台提供的软件获取入口。
本文记录的是当前网站界面与操作规则。SIP 服务器的有效性、实际账号密码、Air8784 固件下载与烧录、真实设备归属同步、设备按键定义及 SIP_CC 实机适配情况，需以交付方的正式资料和实际设备验证为准。
