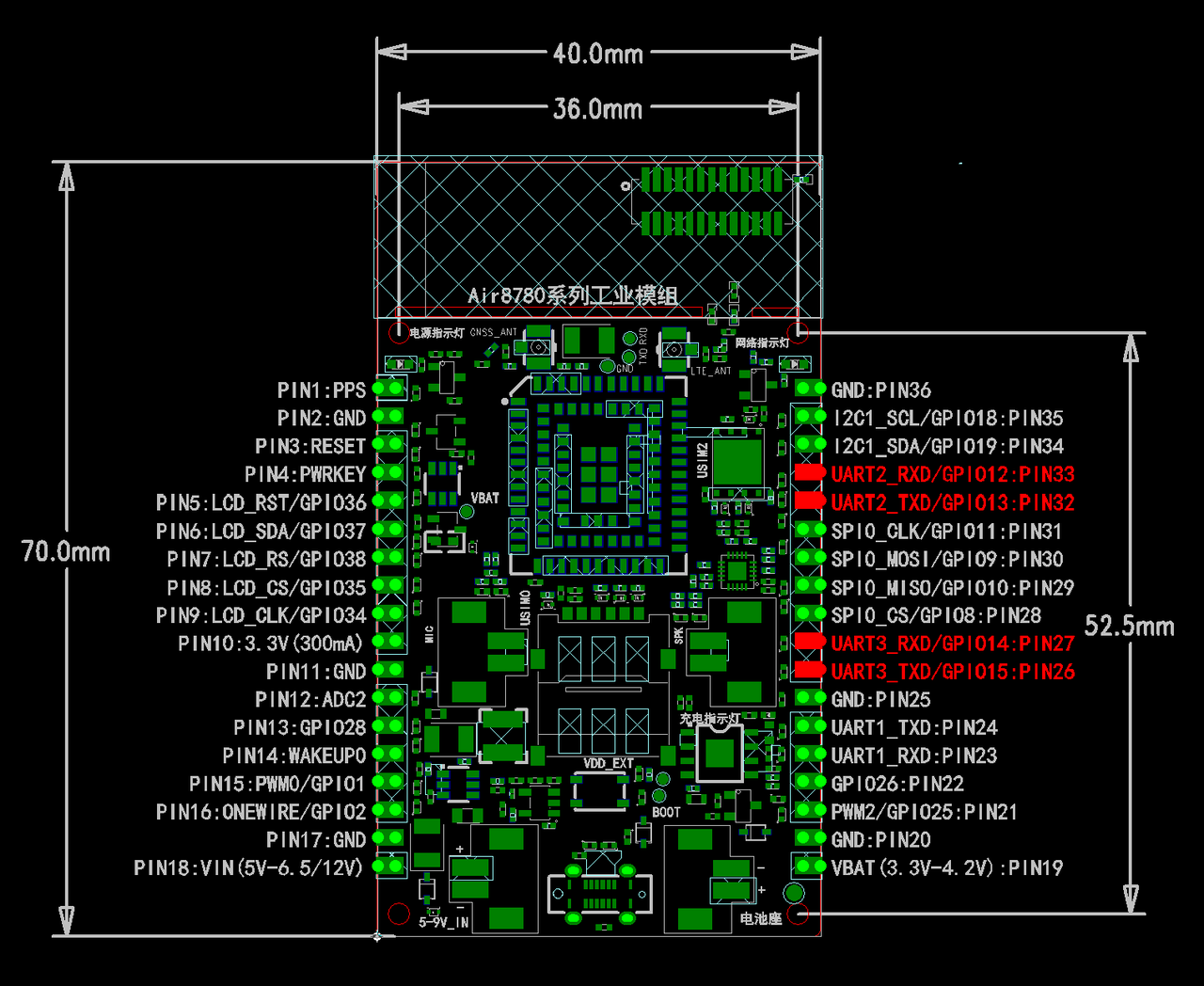

12）外围管脚(邮票孔/插针)；
Air8780系列工业模组，既支持邮票孔二次过炉焊接，也支持经典的2.54mm间距插针，适合各种类型的产品设计和应用；
在第10)和第11)章节已经介绍了PIN18:VIN和PIN19:VBAT，剩余的其它管脚的使用方式和注意事项，均与其搭载的相应的模组型号完全一样，大家可以参考这里的资料：
https://docs.openluat.com/air780epm/luatos/hardware/
| PIN1 | PPS,仅Air8780G/S支持 | GND | PIN36 | |
|---|---|---|---|---|
| PIN2 | GND | I2C1_SCL/GPIO18 | PIN35 | |
| PIN3 | RESET,拉低重启 | I2C1_SDA/GPIO19 | PIN34 | |
| PIN4 | PWRKEY,上电自动开机可软件设置为下降沿关机 | UART2_RXD/GPIO12,Air8780G/S不可用这两个管脚，也不可再使用UART2这一路串口 | PIN33 | |
| PIN5 | LCD_RST/GPIO36 | UART2_TXD/GPIO13,Air8780G/S不可用这两个管脚，也不可再使用UART2这一路串口 | PIN32 | |
| PIN6 | LCD_SDA/GPIO37 | SPI0_CLK/GPIO11 | PIN31 | |
| PIN7 | LCD_RS/GPIO38 | SPI0_MOSI/GPIO9 | PIN30 | |
| PIN8 | LCD_CS/GPIO35/UART3_TXD | SPI0_MISO/GPIO10 | PIN29 | |
| PIN9 | LCD_CLK/GPIO34/UART3_RXD | SPI0_CS/GPIO8 | PIN28 | |
| PIN10 | 3.3V,300mA,常开 | UART3_RXD/GPIO14,Air8780V不可用这两个管脚，但仍可在需要时使用PIN8/PIN9复用为UART3这一路串口 | PIN27 | |
| PIN11 | GND | UART3_TXD/GPIO15,Air8780V不可用这两个管脚，但仍可在需要时使用PIN8/PIN9复用为UART3这一路串口 | PIN26 | |
| PIN12 | ADC2 | GND | PIN25 | |
| PIN13 | GPIO28,AGPIO,低功耗模式下可保持状态 | UART1_TXD,LPUART,低功耗模式下可唤醒 | PIN24 | |
| PIN14 | WAKEUP0 | UART1_RXD,LPUART,低功耗模式下可唤醒 | PIN23 | |
| PIN15 | PWM0/GPIO1 | CAN_TXD/GPIO26,AGPIO,低功耗模式下可保持状态 | PIN22 | |
| PIN16 | OneWire/GPIO2 | CAN_RXD/PWM2/GPIO25,AGPIO,低功耗模式下可保持状态 | PIN21 | |
| PIN17 | GND | GND | PIN20 | |
| PIN18 | VIN(5V-6.5/12V) | VBAT(3.3V-4.2V) | PIN19 |

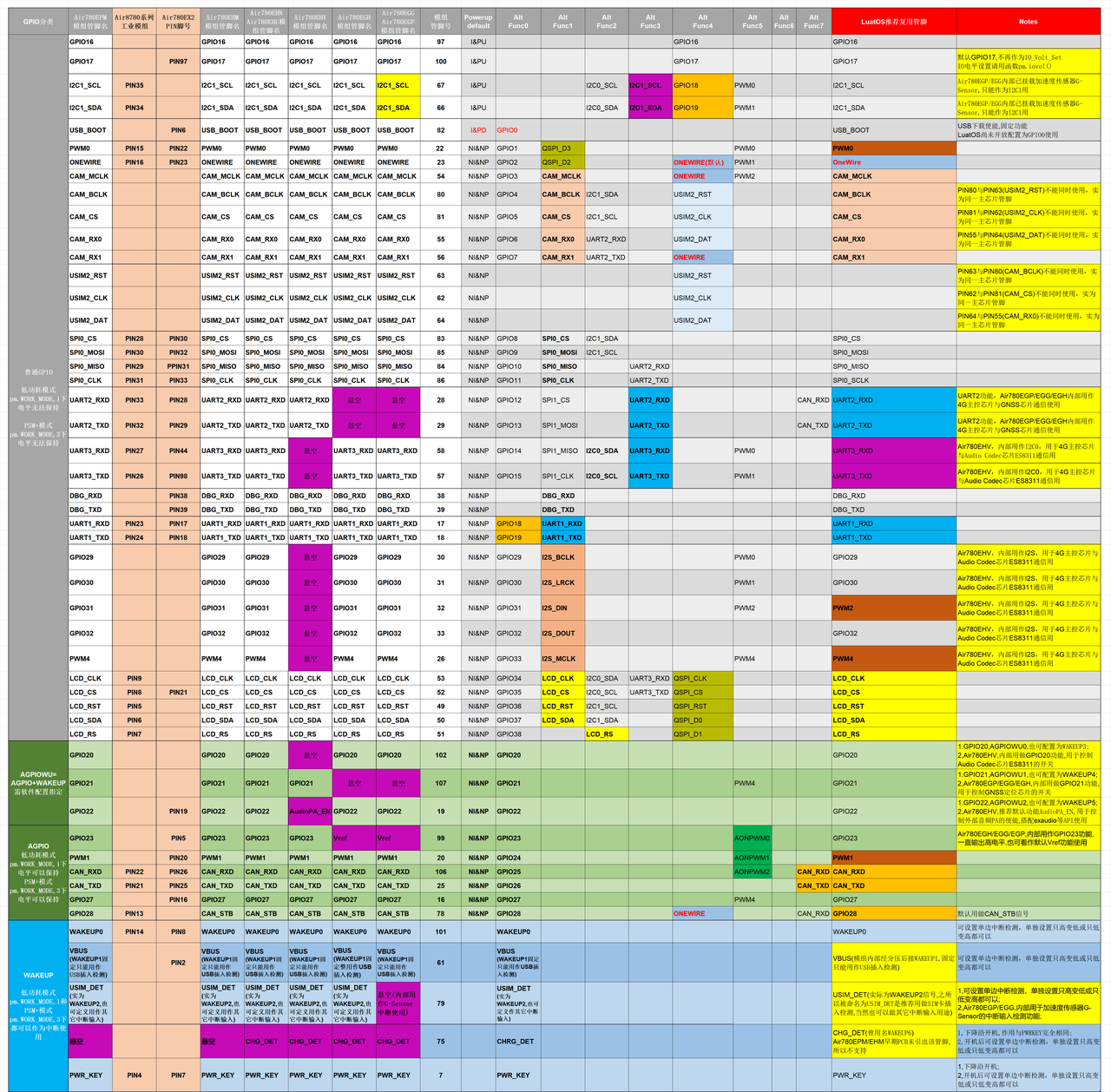

Air8780系列工业模组GPIO复用表如下；
Air8780&780EPM&EHM&EHV&EGH&EGG&EGP&EHN&EHU&EX2_GPIO复用表_20260614.xlsx
