1）Air780系列模组部分
1）Air780系列模组部分
如前文所讲，Air8780工业模组，可以根据功能定义需要贴装Air780EPM/EHM/EHV/EGP/EGG/EHU/EHN共七款不同型号的4G模组，所以，我们在设计时选择的IO都尽可能的避开了每个型号模组内部已经被占用的部分，尽可能的将七种型号模组都共用的IO引出；

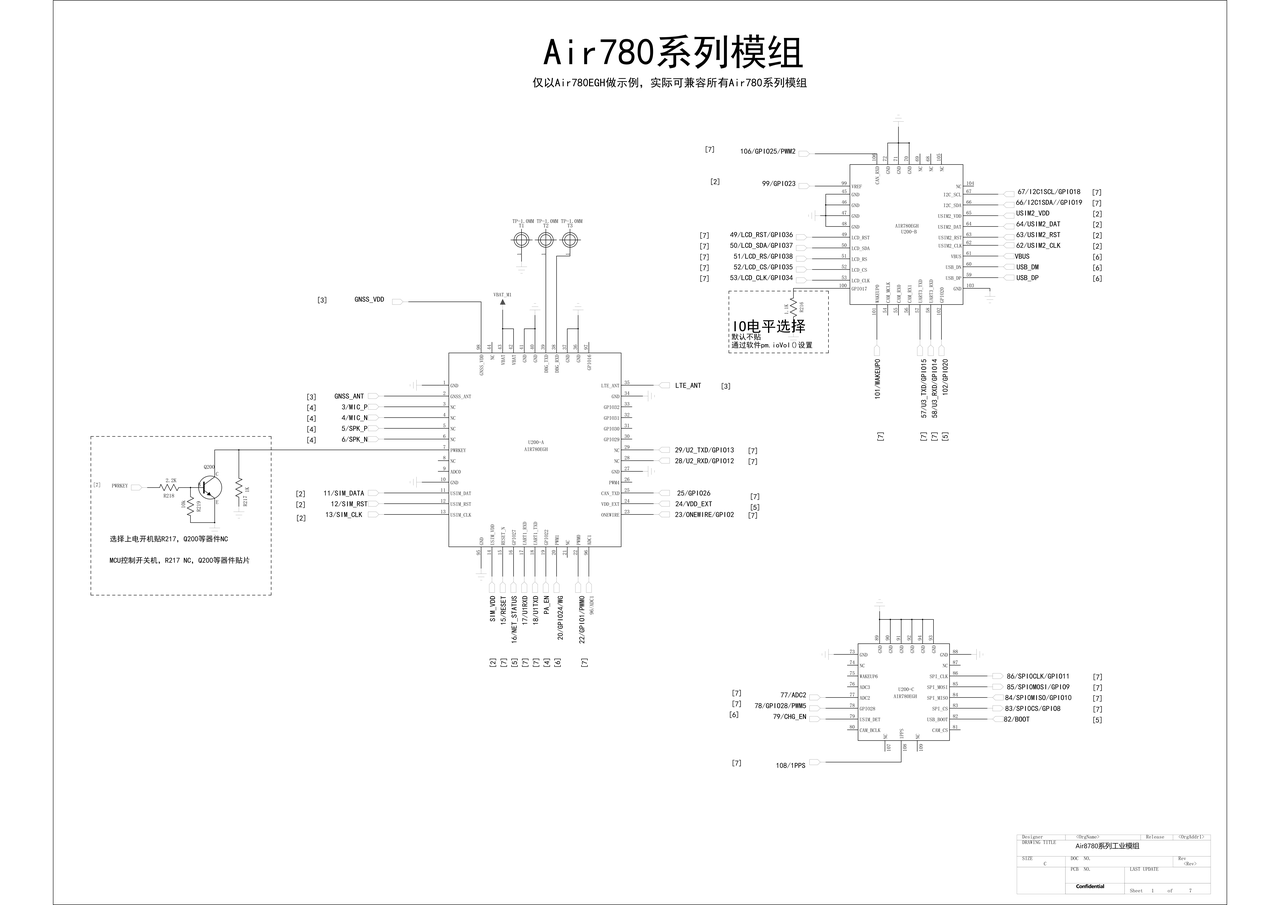

说明！文中模组标注的是Air780EGH，仅作示例，实际可以贴七种不同型号的模组；

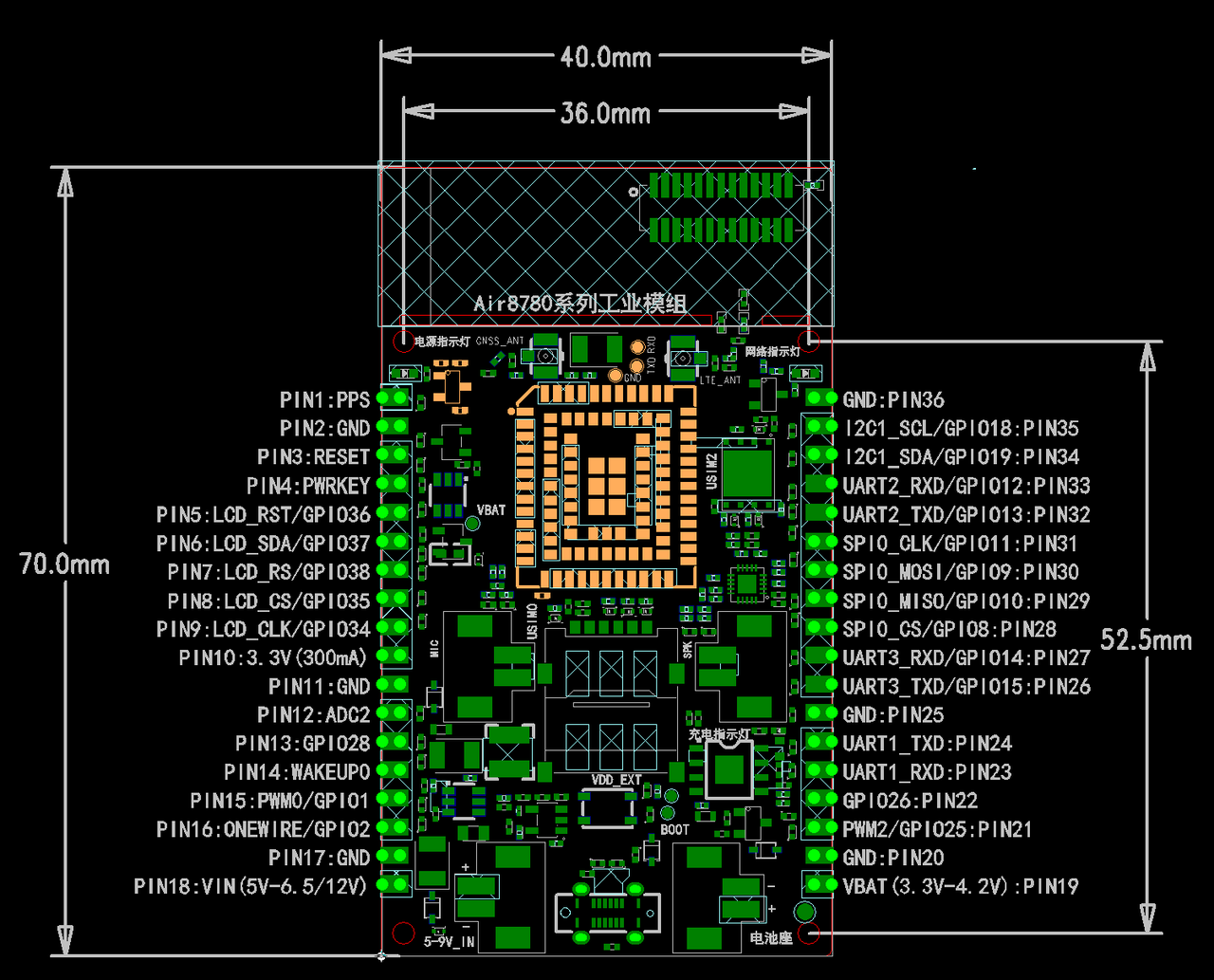

相应这部分电路在PCB上的位置如下：
不过，Air8780V和Air8780G/Air8780S是三个例外，因为：
Air8780V所使用的Air780EHV模组内部占用了UART3(PIN26/PIN27)这两个管脚，所以相应Air8780V这两个管脚需做悬空处理；
Air8780G/Air8780S所使用的Air780EGP/Air780EGG模组内部占用了UART2(PIN32/PIN33)这两个管脚，所以相应Air8780G/Air8780S这两个管脚需做悬空处理；
这也是为什么PIN26/PIN27和PIN32/PIN34这四个管脚在显示时红色高亮的原因；

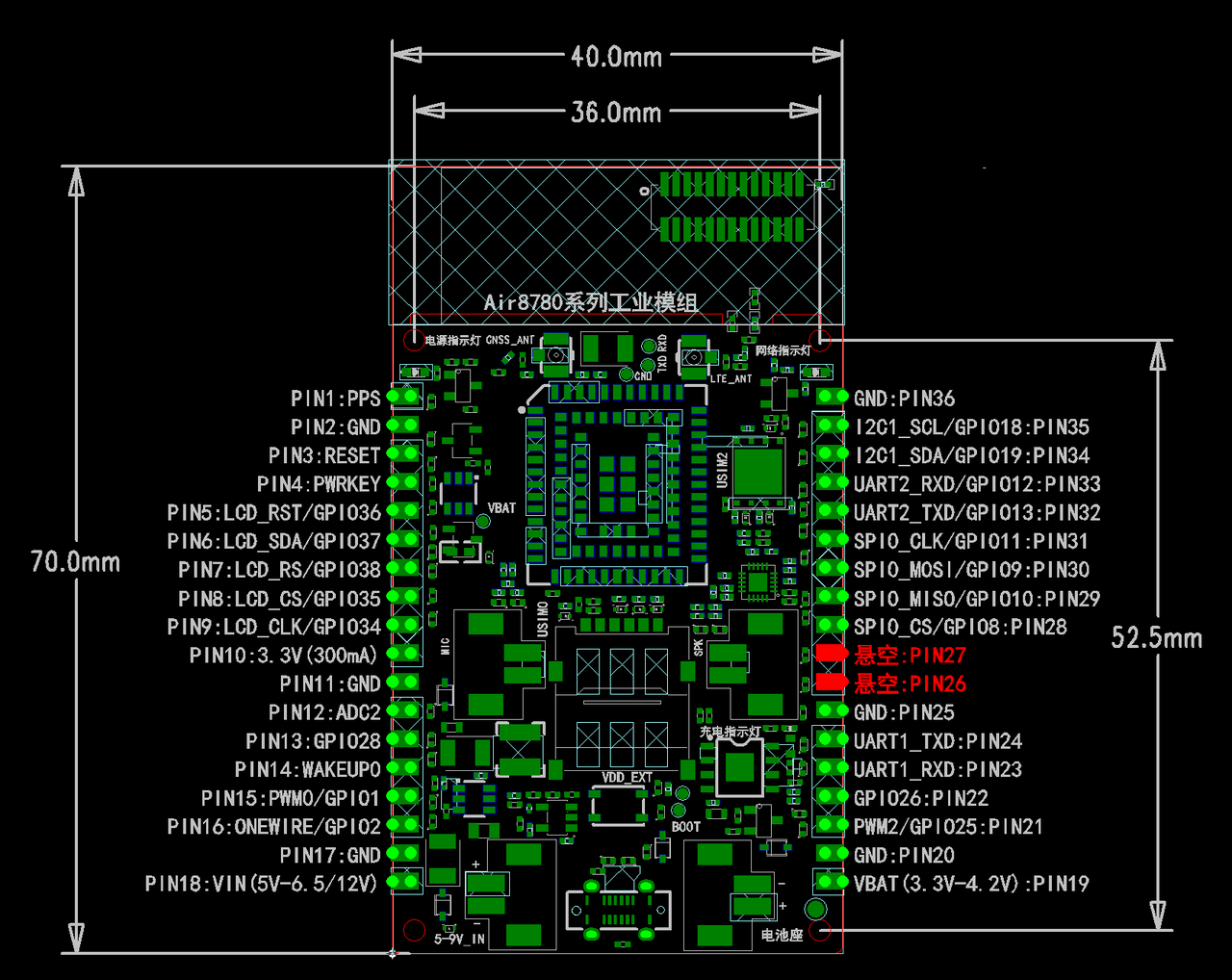

Air8780V管脚图：
需要说明的是，虽然PIN26/PIN27不能作为UART3使用了，但是，由于在Air780EHV模组内部这两个管脚使用的并不是UART3，而是作为I2C0使用，因此，PIN8/PIN9仍可复用为UART3使用，大家可以根据自己的应用需求灵活选择，详见Air780EHV管脚复用表相关说明；

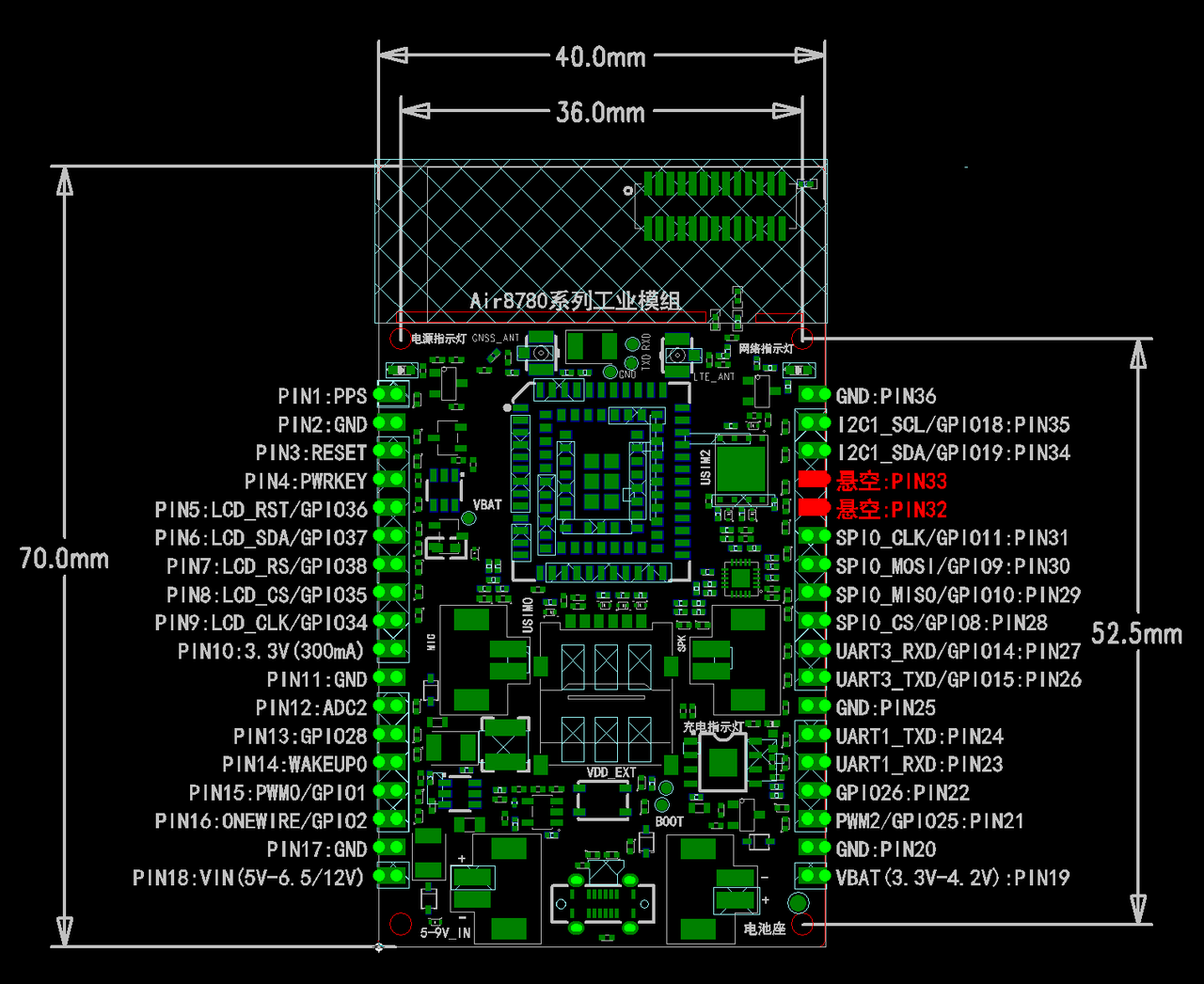

Air8780G/S管脚图：
在Air780EGP和Air780EGG模组中，UART2被用于4G主控与GNSS芯片之间的通信用，因此，Air8780G/Air8780S两款工业模组将不能再使用UART2，只有UART1和UART3两路串口可以使用，详见Air780EGP和Air780EGG管脚复用表相关说明；

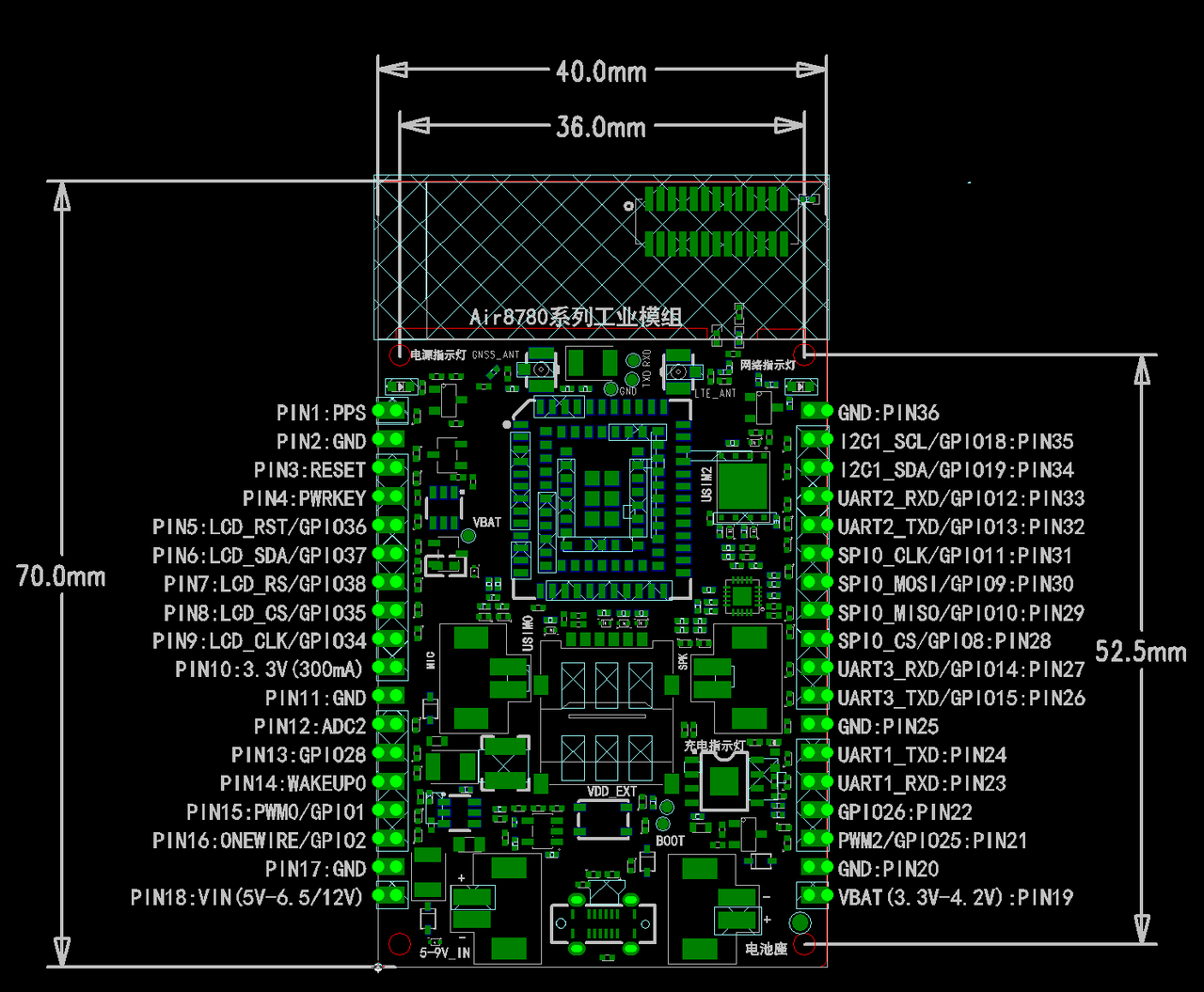

Air8780P/H/U/N管脚图：
这四个型号，Air8780引出来的管脚全部可用；
