11）VIN(5V-6.5/12V)；

PIN18:VIN，即板载DCDC输入电压，也是充电芯片TP4066的输入电压，因此，VIN的电压输入范围，既跟板载DCDC(杰华特JW5357)有关，也跟充电芯片TP4066有关；

当该型号包含充电芯片TP4066时，VIN的电压输入范围是5V-6.5V；

当该型号不包含充电芯片TP4066时，VIN的电压输入范围是5V-12V(杰华特JW5357最高输入电压为18V，限制在12V是为了保留一定的余量)；

充电芯片TP4066规格书如下；

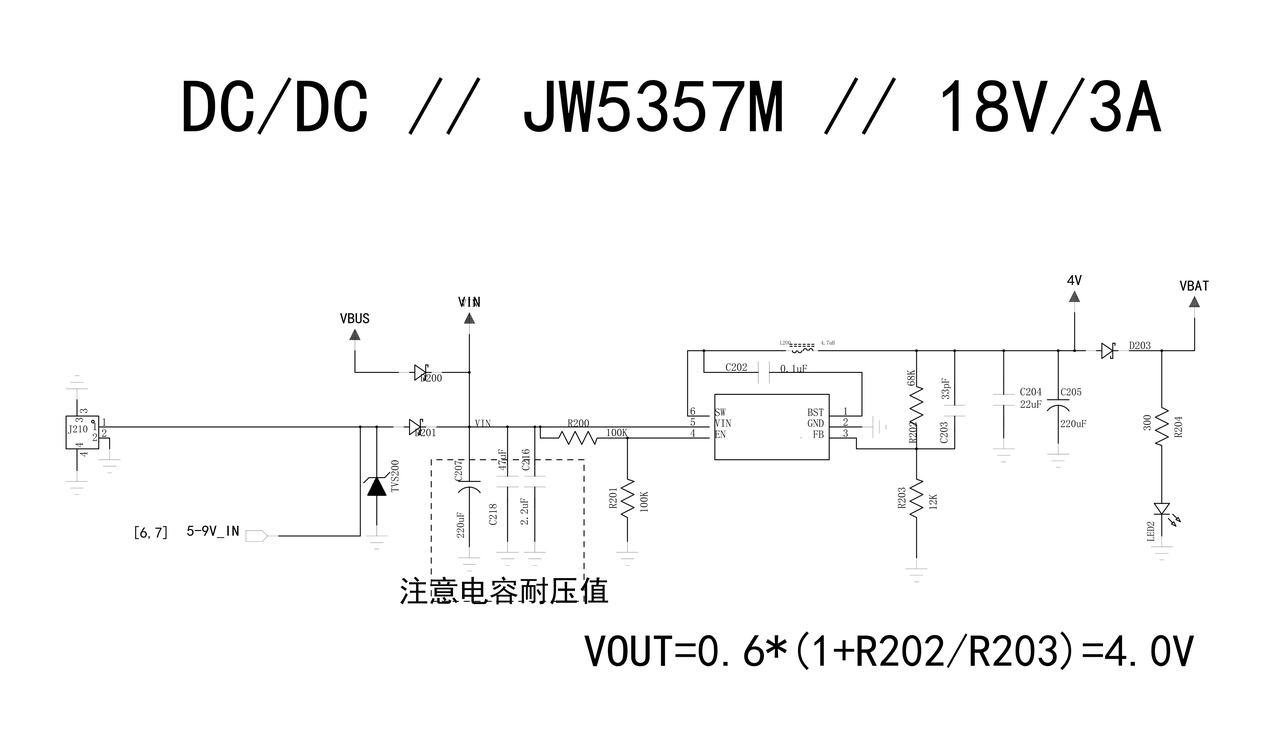

杰华特降压DCDC芯片JW5357规格书如下；

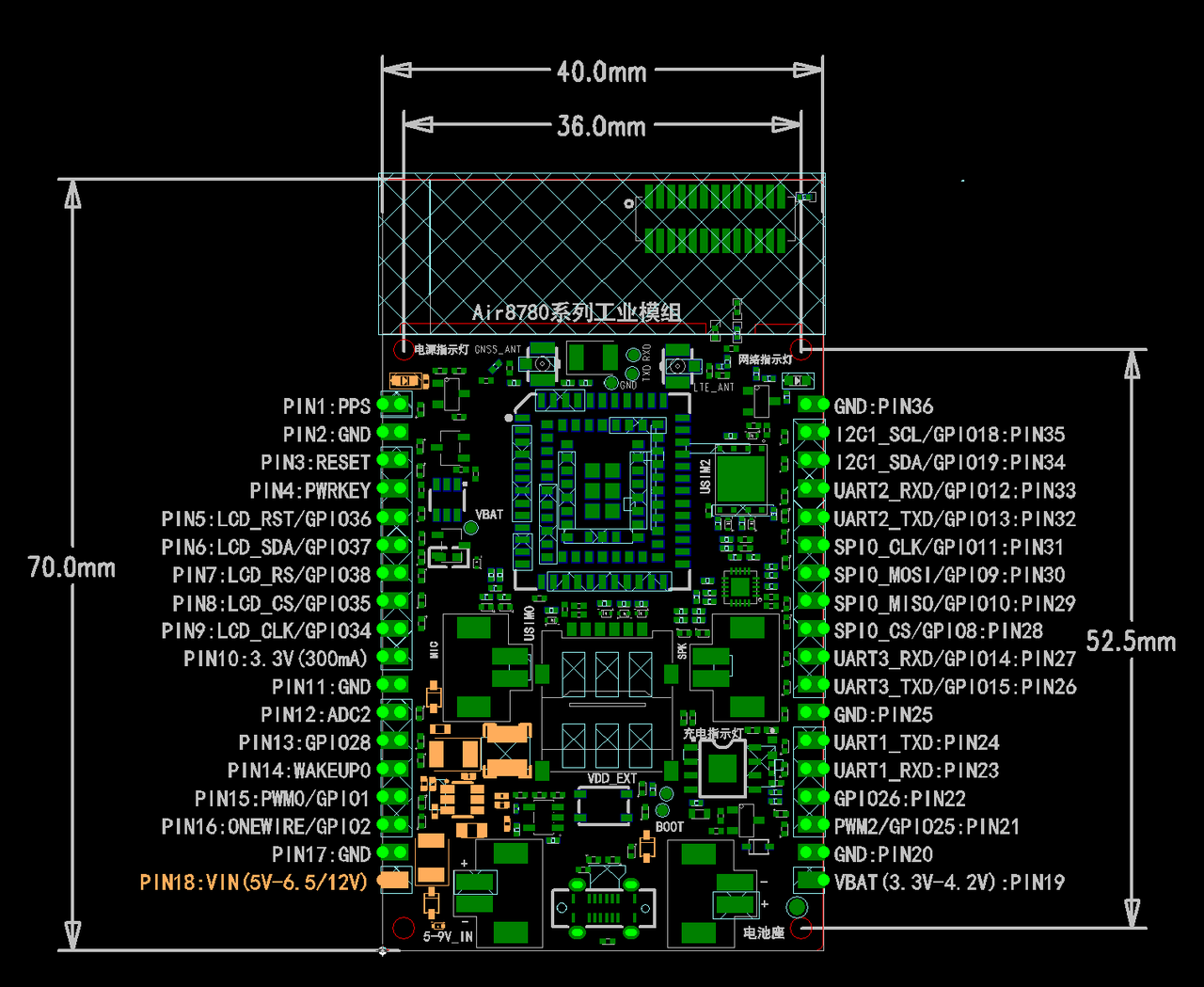

相应这部分电路在PCB上的位置如下：

说明！左上角的LED为电源指示灯，无论PIN18:VIN还是PIN19:VBAT有电源且正常给模组供电时该LED都会亮；
