硬件环境清单
作者：沈园园 | 最后修改：2026-08-13
一、本篇文章的目的
针对 Air724UG LuatOS 二次开发方式，合宙技术人员在 docs 文档中心编写了几十篇快速入门和软件指南文档。
这些文档会用到一些公共的硬件环境清单，本篇文章重点介绍这些硬件环境清单。
二、基本硬件环境清单
2.1 Air724UG 开发板
2.1.1 Air724UG 核心板

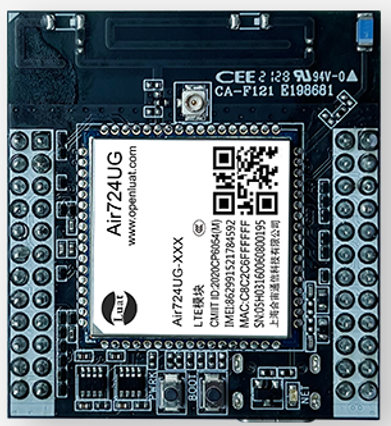

Air724UG 核心板，如下图所示：
Air724UG 核心板是合宙基于 Air724UG 4G 全网通 Cat.1 模组推出的工业级核心板，搭载 LuatOS 运行环境，既是通信 Modem，又是主控 CPU，支持 LuatOS 二次开发。
Air724UG 购买链接：合宙官方淘宝店铺
此核心板的详细使用说明参考：Air724UG 产品手册 中的核心板硬件资料。
2.1.2 Air724UG 开发板

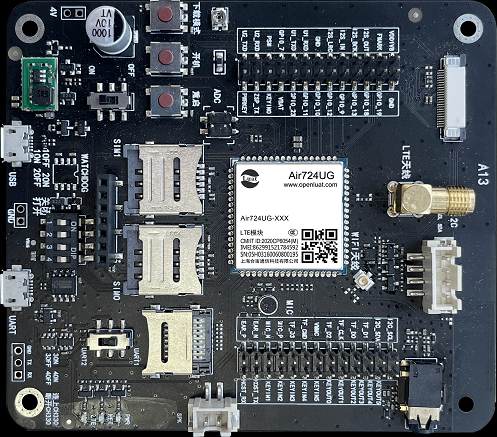

Air724UG 开发板（EVB_Air724UG_A14），如下图所示：
开发板在核心板的基础上集成了 USB 转串口、天线、按键与 LED 等外设，调试更加便捷，可直接使用。
2.2 SIM 卡
请准备一张可以正常上网的 SIM 卡，该卡可以是物联网卡或者您的个人手机卡。
在中国大陆环境下，使用移动、电信、联通的物联网卡或者手机卡都可以。
特别提醒：请确保 SIM 卡未欠费且网络功能正常，以便顺利进行后续操作。
Air724UG 购买链接：合宙官方淘宝店铺
2.3 PC 电脑
请准备一台配备 USB 接口且能够正常上网的电脑。
电脑操作系统为：WIN7 以及以上版本的 Windows 系统。
2.4 USB 数据线
请准备一根用于连接 Air724UG 核心板或开发板和 PC 电脑的 USB 数据线，根据使用的板卡接口选择对应的数据线：

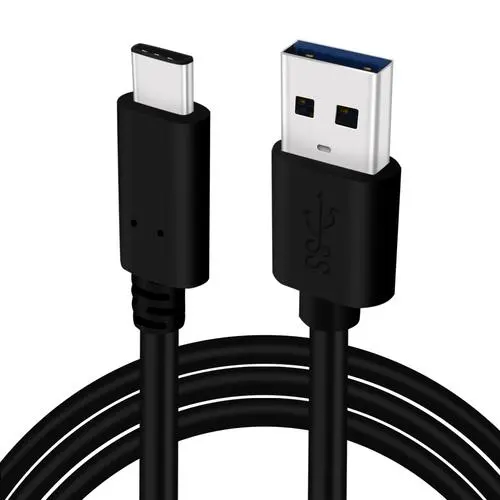

- 使用 Air724UG 核心板时，核心板的 USB 接口为 TYPE-C 接口，需要准备 TYPE-C 接口的 USB 数据线
（USB 数据线的一端为 TYPE-C 接口，用于连接 Air724UG 核心板；USB 数据线的一端为 USB Type-A 接口，用于连接电脑）
通常，这种数据线的外观如下示意图所示：

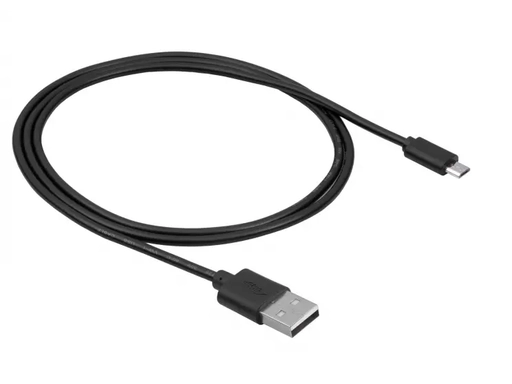

- 使用 Air724UG 开发板（EVB_Air724UG_A14）时，开发板的 USB 接口为 Micro-USB 接口（俗称老安卓口），需要准备 Micro-USB 接口的 USB 数据线
（USB 数据线的一端为 Micro-USB 接口，用于连接 Air724UG 开发板；USB 数据线的一端为 USB Type-A 接口，用于连接电脑）
通常，这种数据线的外观如下示意图所示：
普通手机的 USB 数据线一般都可以直接使用，但必须确认是支持数据传输的数据线，部分仅支持充电的数据线会导致电脑无法识别设备；
此 USB 数据线主要有以下三项作用：
-
为 Air724UG 核心板/开发板供电；
-
烧录项目固件和脚本到 Air724UG 核心板/开发板；
-
查看 Air724UG 核心板/开发板的运行日志。
2.5 基本硬件环境的组装
Air724UG 核心板（或开发板）、SIM 卡、PC 电脑、USB 数据线，这四种基本硬件环境的组装过程如下：
按照 SIM 卡槽上的插入方向，插入 SIM 卡，注意不要插反！
如下图所示，将 SIM 卡放入核心板的自弹式 Micro SIM 卡座中，再按下锁紧，即可将 SIM 卡固定在 Air724UG 核心板上。
（图片待补充）
三、扩展硬件环境清单
3.1 直流稳压电源

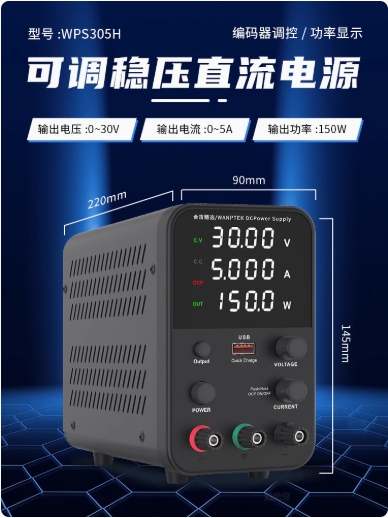

在需要直流稳压电源的场景，合宙官方淘宝店有售，如下图所示：
淘宝购买链接：合宙官方淘宝店铺
Air724UG 核心板内置电源芯片，支持 5V～12V 宽电压输入，使用直流稳压电源供电时注意电压不要超出此范围。
3.2 合宙功耗分析仪

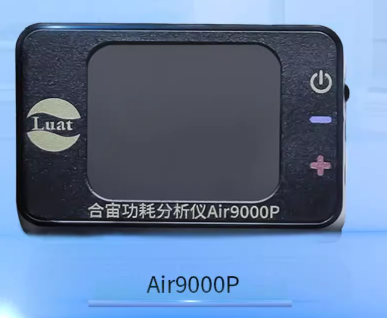

合宙功耗分析仪 Air9000P 是合宙自研的一款功能齐全、稳定可靠、支持 PC 端软件的小型手持式高精度功耗测试仪表（电流范围 0~2A，最小分辨率 0.1μA；电压范围 0~5V，最小分辨率 1mV；硬件采样率 100KHz，PC 端软件采样率 10KHz）。
合宙功耗分析仪 Air9000P 对于小电流的抓取能力及其对功耗数据的统计分析，尤其适合电池供电产品的动态功耗测试，可解决各类场景下的低功耗产品测试难题。
合宙功耗分析仪详细介绍链接：合宙功耗分析仪介绍
3.3 杜邦线或者导线
在需要自己焊接的场景，准备一些必须的导线或者杜邦线。
