流程说明

合宙 IOT 通用报文协议 AirCloud

九、流程说明

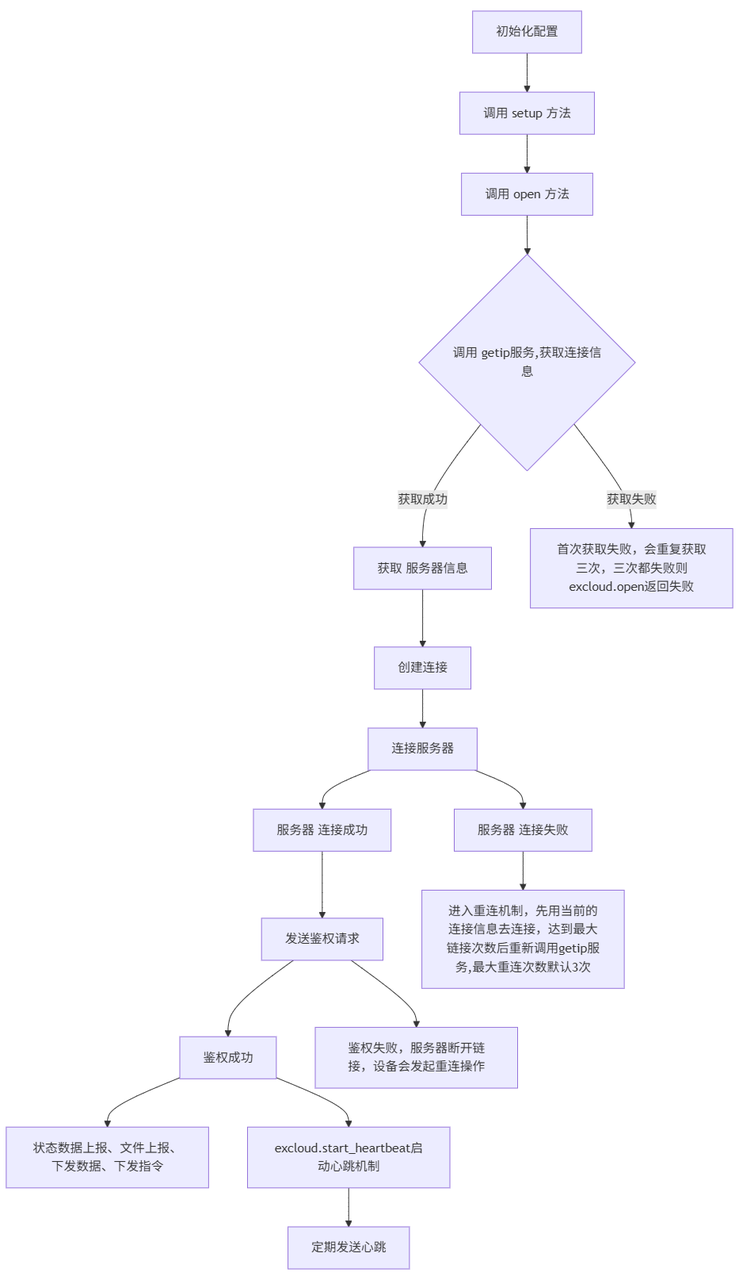

9.1 AirCloud 连接流程

1. 初始化配置：设备初始化配置，调用 setup 方法
2. 调用 open 方法：启动连接流程
3. 获取连接信息：调用 getip 服务，获取连接信息
4. 获取服务器信息：获取成功后，获取服务器信息；失败则重复获取三次，三次都失败则返回失败
5. 创建连接：创建连接，连接服务器
6. 发送鉴权请求：连接成功后，发送鉴权请求
7. 鉴权成功：鉴权成功后，进行状态数据上报、文件上报、接收下发数据和指令
8. 启动心跳机制：启动心跳机制，定期发送心跳
9. 重连机制：若连接失败，进入重连机制，先用当前连接信息重连，达到最大重连次数后重新调用 getip 服务

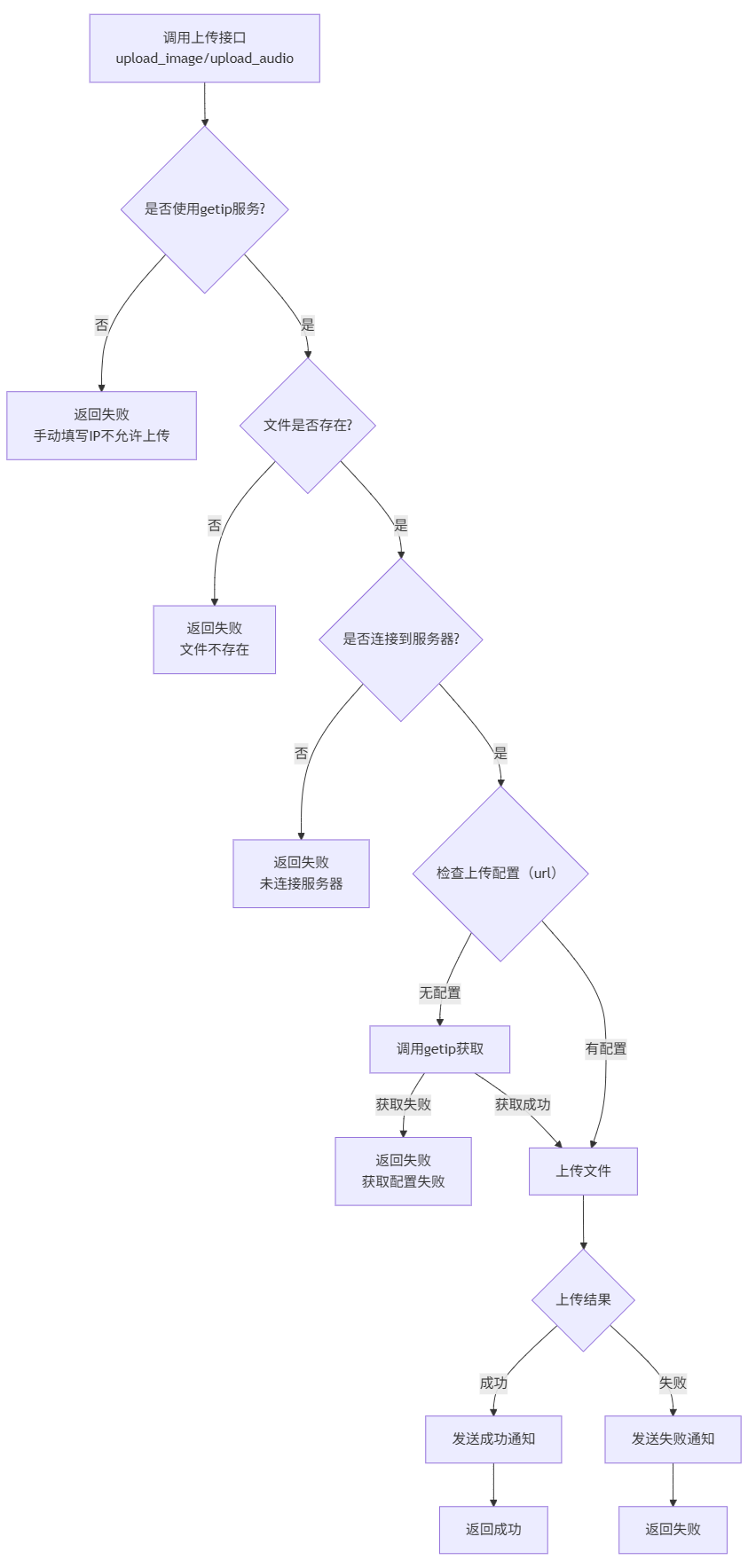

9.2 文件上传流程

1. 调用上传接口：设备调用上传接口（upload_image/upload_audio）
2. 检查 getip 服务：检查是否使用 getip 服务，若否则返回失败（手动填写 IP 不允许上传）
3. 检查文件存在：检查文件是否存在，若否则返回失败
4. 检查服务器连接：检查是否连接到服务器，若否则返回失败
5. 检查上传配置：检查上传配置（url），若无配置则调用 getip 获取
6. 上传文件：获取配置成功后，开始上传文件
7. 发送通知：根据上传结果发送成功或失败通知
8. 返回结果：返回上传结果

9.3 运维日志功能流程

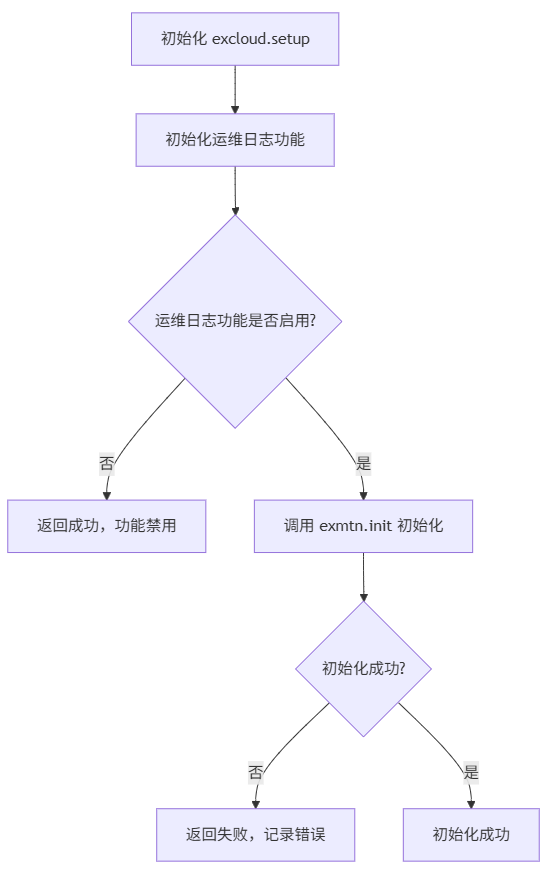

9.3.1 初始化流程

1. 初始化 excloud.setup：在 excloud.setup 时初始化运维日志功能
2. 检查是否启用：检查是否启用运维日志功能，若否则返回成功但功能禁用
3. 初始化 exmtn：调用 exmtn.init 初始化，若失败则返回失败并记录错误
4. 初始化成功：初始化成功后，运维日志功能可用

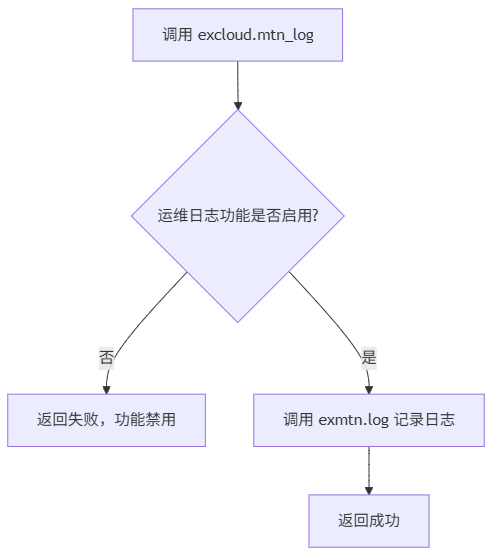

9.3.2 日志写入流程

1. 调用 excloud.mtn_log：调用 excloud.mtn_log 接口写入日志
2. 检查是否启用：检查是否启用运维日志功能，若否则返回失败
3. 记录日志：调用 exmtn.log 记录日志，返回成功

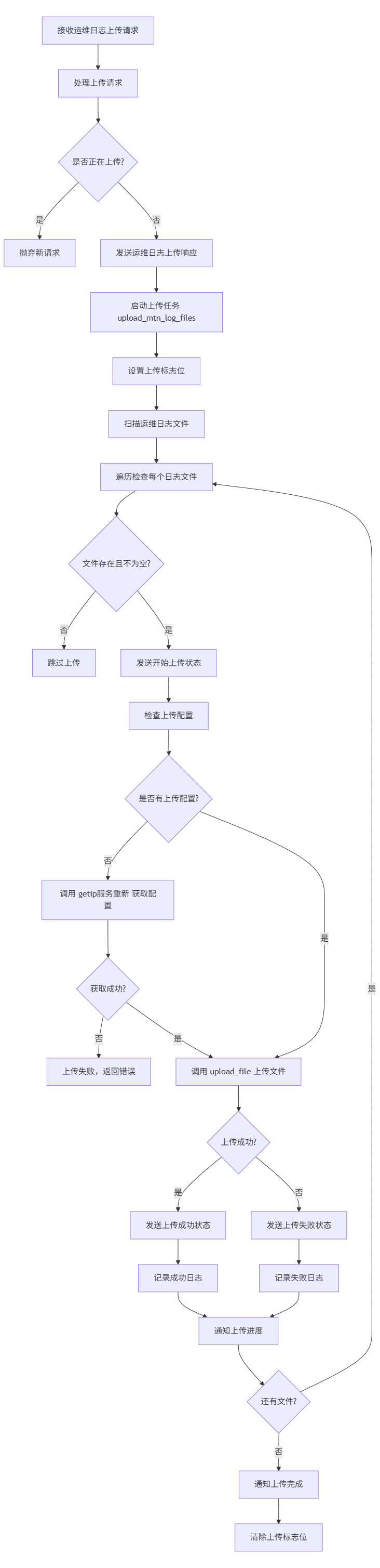

9.3.3 日志上传流程

1. 接收上传请求：接收运维日志上传请求并处理
2. 检查是否正在上传：检查是否正在上传，若是则抛弃新请求
3. 发送响应：发送运维日志上传响应，启动上传任务
4. 设置上传标志：设置上传标志位，扫描运维日志文件
5. 遍历日志文件：遍历检查每个日志文件，若文件存在且不为空则开始上传
6. 检查上传配置：检查上传配置，若无配置则调用 getip 获取
7. 上传文件：获取配置成功后，调用 upload_file 上传文件
8. 发送状态通知：根据上传结果发送成功或失败状态通知
9. 通知上传进度：通知上传进度，若还有文件则继续上传
10. 通知上传完成：所有文件上传完成后，通知上传完成并清除上传标志位

9.4 时序图

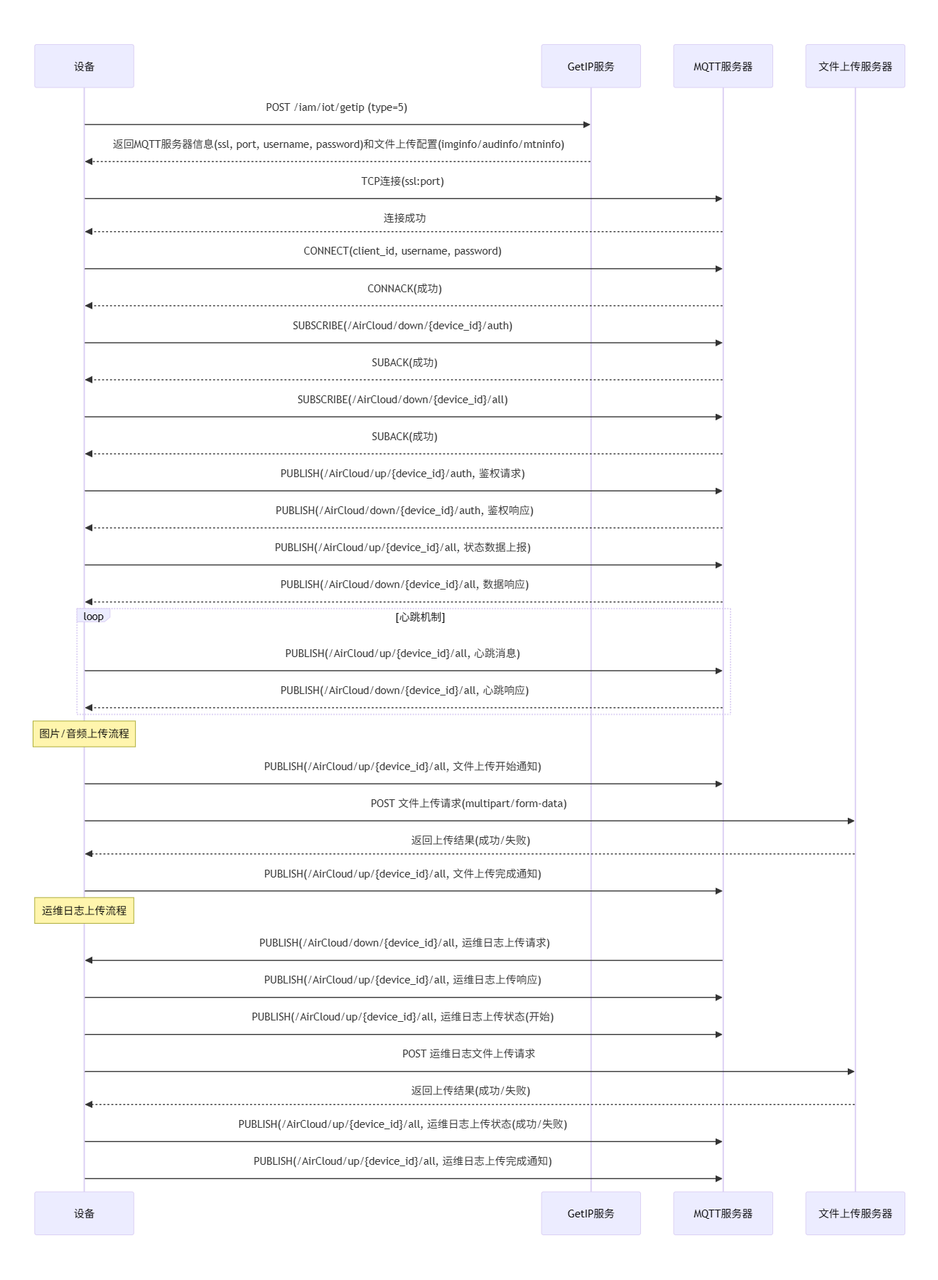

9.4.1 http+mqtt基本业务

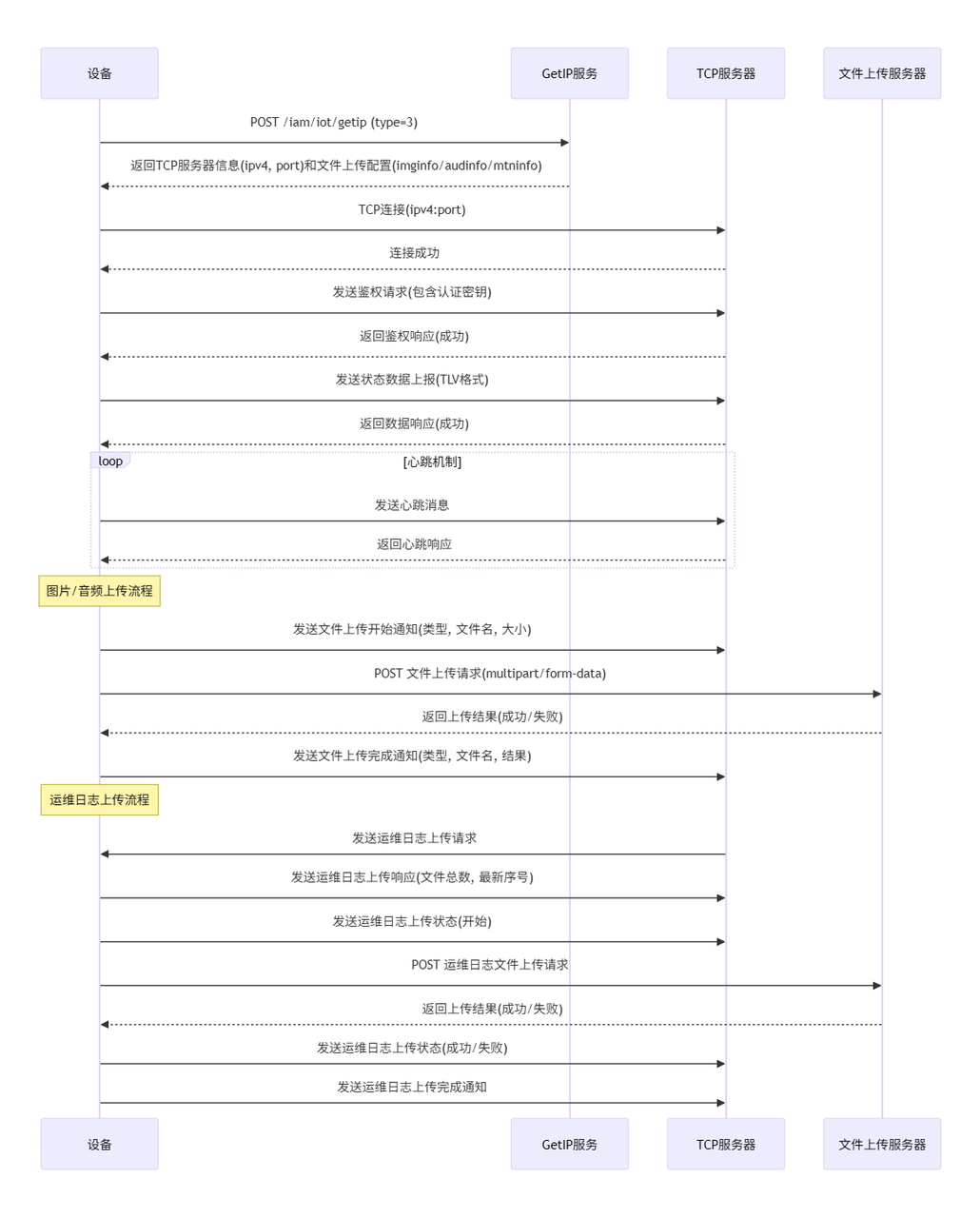

9.4.2 http+tcp基本业务

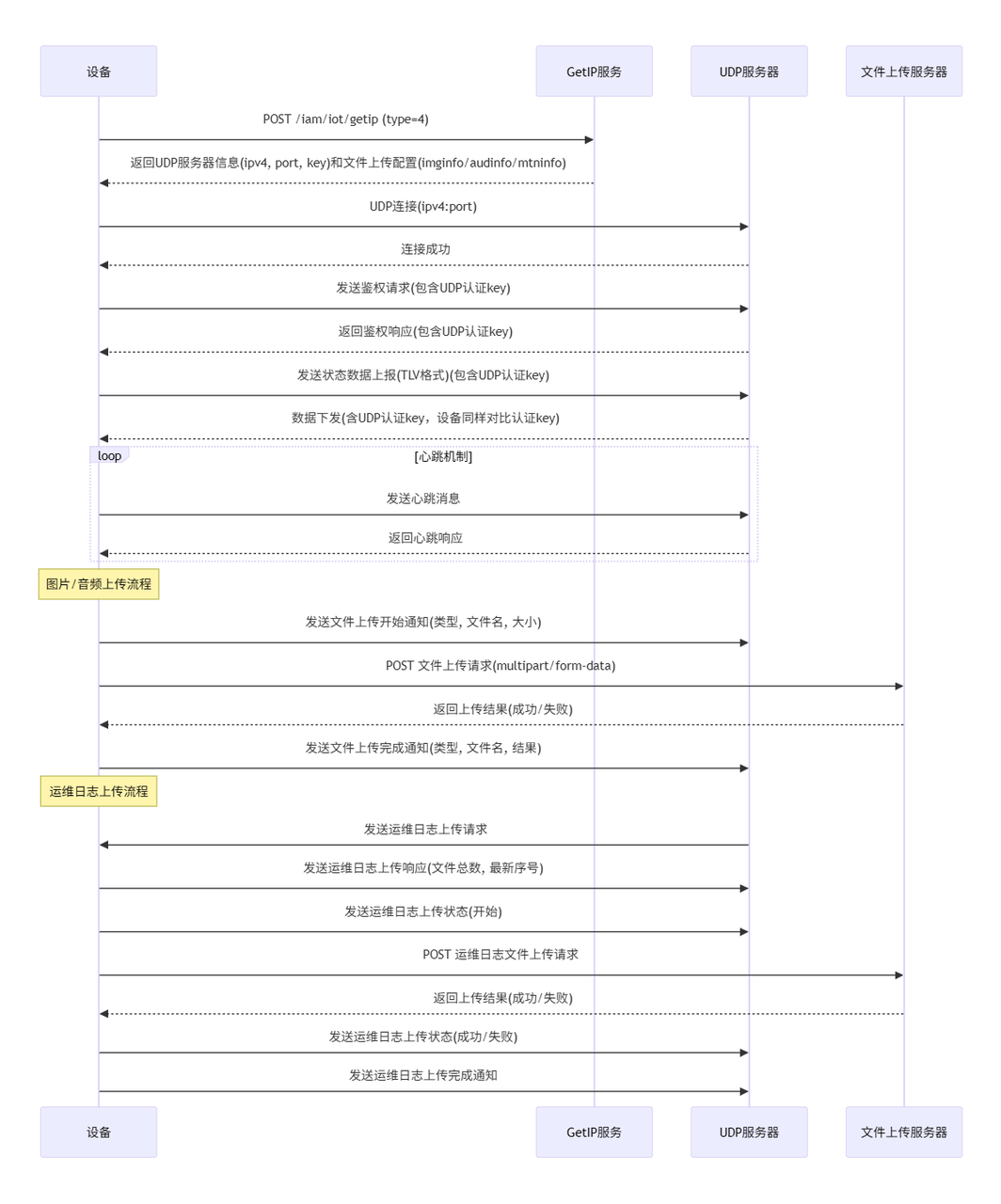

9.4.3 http+udp基本业务
