exs_tm1638 扩展库
作者：江访 | 最后修改：2026-07-08
一、概述
exs_tm1638 是天微电子 TM1638 驱动芯片的 LuatOS 扩展库。TM1638 是一款带键盘扫描接口的 LED 驱动控制专用 IC，内部集成 MCU 数字接口、数据锁存器、LED 驱动、键盘扫描等电路。
TM1638 一个芯片可以同时完成 数码管显示 + 按键检测 + LED 指示灯 三项功能，用三个 GPIO 实现最丰富的交互面板，非常适合家电控制面板、工业仪表、嵌入式调试面板等场景。
1.1 主要特性
- 芯片最大支持 10 段 ×8 位 数码管显示（比普通 8 段多两个段，可显示更多特殊符号）
- 芯片最大支持 8×3bit 共 24 个按键 扫描检测
- 芯片最大支持 8 颗独立 LED 指示灯 控制
- 8 级亮度辉度调节（脉冲宽度 1/16 ~ 14/16）
- 3 线串行接口（CLK + DIO + STB），最高时钟 1MHz
- 内置 LED 反偏漏电优化电路，解决 LED 微弱暗亮问题
- 内置上电复位电路和数据锁存电路
- 工作电压范围 3V~6V，宽于 TM1637 的 4.5V~5.5V
- 工作温度 -40℃~+85℃，工业级
1.2 加载方式
-- 扩展库需要 require 加载后才能调用
local exs_tm1638 = require "exs_tm1638"
1.3 注意事项
- TM1638 使用 STB、CLK、DIO 三线通信，其中 STB 是片选信号，拉低开始传输，拉高结束
- TM1638 支持两种显存写入模式：自动地址递增模式（批量写入效率高，但最多传 14 字节）和固定地址模式（单字节写入，不受数量限制，用于定点更新）
- CLK 和 DIO 需外接 4.7kΩ~10kΩ 上拉电阻到 VCC
- GRID 物理位置映射：若所购买的产品显示位置不一致（例如设置
"12345678"实际显示"87654321"），则通过init()的grid_map参数适配。配置方式：从左到右观察 8 位数码管，记录每个物理位置当前显示的 GRID 编号（1~8），填入数组。LED 指示灯自动同步此映射。默认 nil 使用芯片默认 GRID 顺序
示例：设置
"12345678"后实际显示"87654321"，说明第 1 位显示的是 GRID8 的内容，第 8 位显示的是 GRID1 的内容。则grid_map = {8, 7, 6, 5, 4, 3, 2, 1}
- 显存写入模式选择：exs_tm1638.init(config) 的
write_mode参数可选两种模式：
| **模式** | **参数** | **写入方式** | **STB 通信次数** | **速度** | **可靠性** | **适用场景** |
| 固定地址 | "fixed" | 固定地址，每字节独立 STB 帧 | 32 次（16 字节 × 2 次/字节） | 慢 | 高（逐帧独立，抗干扰） | 调试排查硬件接线 |
| 自动递增 | "auto" | 自动递增批量 14 字节 + 固定地址补写 2 字节 | 4 次（1 次批量 + 2 次补写） | 快（约 fixed的8 倍） | 较高 | 量产稳定运行 |
- 如需驱动共阳数码管，在 exs_tm1638.init(config) 时传入
common_anode = true - 低功耗休眠前必须关闭按键回调：如果使用了
exs_tm1638.set_key_callback()，设备进入休眠前需调用exs_tm1638.set_key_callback(nil)停止内部轮询定时器，否则定时器会阻止系统进入低功耗模式

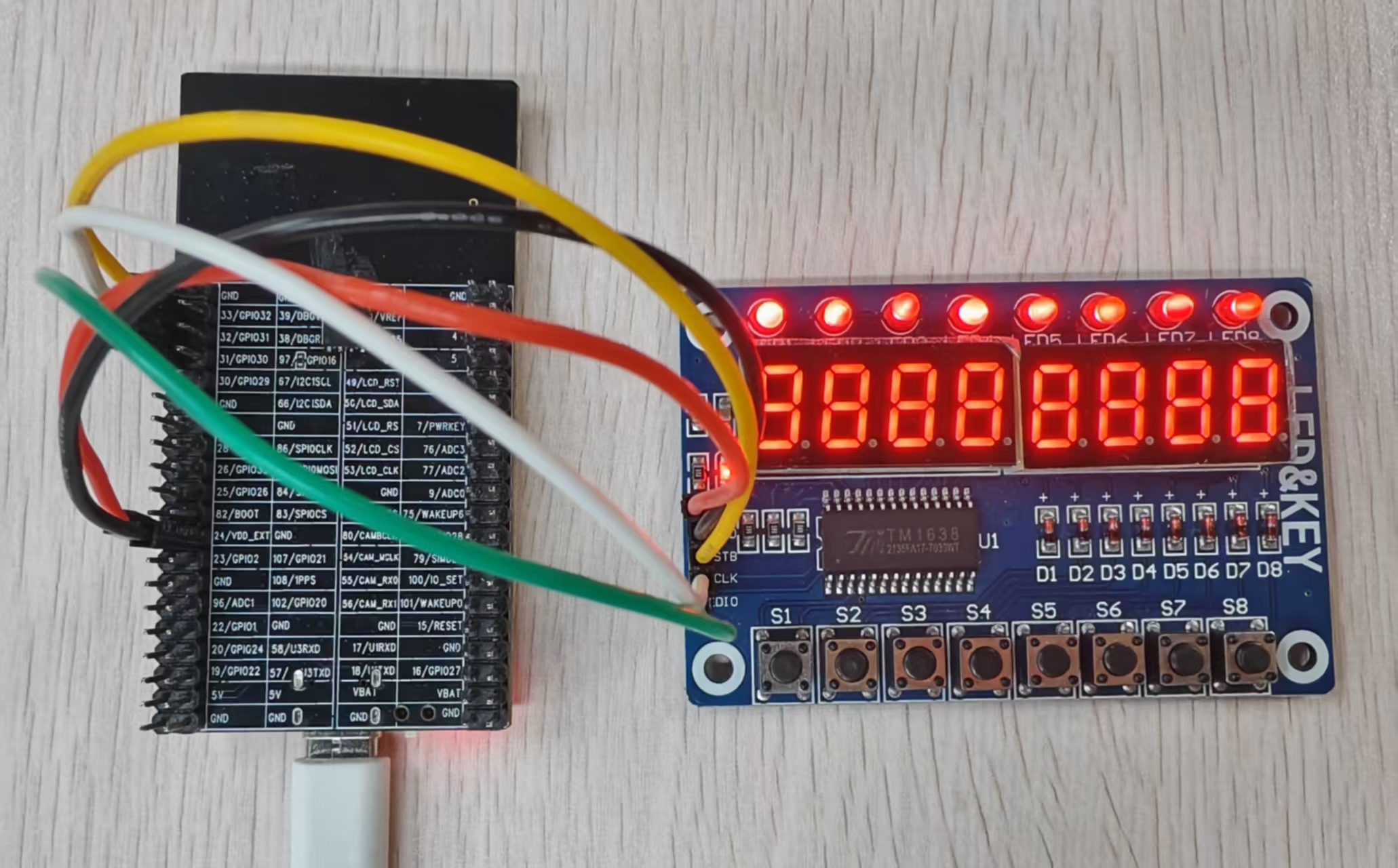

1.4 硬件连接
┌──────────────┐ ┌──────────────────┐
│ 主控 │ │ TM1638 │
│ (AirXXX) │ │ 驱动芯片 │
│ │ │ │
│ GPIO_CLK ────┼────────────────────┼──→ CLK │
│ │ │ │
│ GPIO_DIO ←───┼────────────────────┼──→ DIO │
│ │ │ （需外接上拉电阻）│
│ GPIO_STB ────┼────────────────────┼──→ STB │
│ │ │ │
│ VCC 3V ────┼────────────────────┼──→ VDD │
│ │ │ │
│ GND ────┼────────────────────┼──→ GND │
│ │ │ │
│ │ │ SEG1~SEG10 ──────┼──→ 数码管段信号
│ │ │ GRID1~GRID8 ─────┼──→ 数码管位选信号
│ │ │ │
│ │ │ SEG9 ~ GRIDn ────┼──→ 8 颗 LED 指示灯
│ │ │ （段位组合选通） │ （正极/负极接法）
│ │ │ │
│ │ │ K1~K3 ──────────┼──→ 按键矩阵行输入
│ │ │ KS1~KS8 ────────┼──→ 按键矩阵列扫描
└──────────────┘ └──────────────────┘
二、核心示例
1、核心示例是指：使用本库文件提供的核心 API，开发的基础业务逻辑的演示代码；
2、核心示例的作用是：帮助开发者快速理解如何使用本库，所以核心示例的逻辑都比较简单；
3、更加完整和详细的 demo，请参考 LuatOS 仓库 中各个产品目录下的 demo/sensor/tm1638
2.1 数码管显示示例
-- 加载扩展库
local exs_tm1638 = require "exs_tm1638"
-- 应用主函数
local function tm1638_demo()
-- 初始化 TM1638
-- clk=27, dio=26, stb=28, 初始亮度 3 级
local result = exs_tm1638.init({
clk = 27,
dio = 26,
stb = 28,
bright = 3,
})
if not result then
log.error("exs_tm1638", "TM1638 初始化失败")
return
end
log.info("exs_tm1638", "TM1638 初始化成功")
-- 显示字符串
exs_tm1638.set_display("12345678")
-- 延时 2 秒
sys.wait(2000)
-- 清空显示
exs_tm1638.clear()
-- 设置亮度为最亮（7 级）
exs_tm1638.set_brightness(7)
-- 从第 3 位开始显示
exs_tm1638.set_display("8888", 3)
end
-- 启动任务（sys.wait 只能在协程内使用，需要用 sys.taskInit 启动）
sys.taskInit(tm1638_demo)
2.2 按键检测示例
-- 加载扩展库
local exs_tm1638 = require "exs_tm1638"
-- 按键回调函数
local function on_key(key_code)
log.info("exs_tm1638", "按键回调，编码:", key_code)
exs_tm1638.set_display(string.format("KEY%02d", key_code))
end
-- 初始化
local result = exs_tm1638.init({
clk = 27,
dio = 26,
stb = 28,
bright = 3,
})
-- 方式一：轮询读取按键
local function key_scan_task()
while true do
local key = exs_tm1638.get_key()
if key then
log.info("exs_tm1638", "按键按下，编码:", key)
end
sys.wait(50)
end
end
sys.taskInit(key_scan_task)
-- 方式二：回调方式（推荐）
exs_tm1638.set_key_callback(on_key)
2.3 LED 指示灯示例
local exs_tm1638 = require "exs_tm1638"
exs_tm1638.init({
clk = 27,
dio = 26,
stb = 28,
bright = 3,
})
-- 控制单个 LED（位置从 1 开始）
exs_tm1638.set_led(true, 1)
exs_tm1638.set_led(true, 2)
exs_tm1638.set_led(false, 1)
-- 批量设置 8 个 LED
exs_tm1638.set_led({
true, true, true, true,
false, false, false, false,
})
-- LED 跑马灯
local function led_task()
local led_pos = 1
while true do
exs_tm1638.clear()
exs_tm1638.set_led(true, led_pos)
led_pos = (led_pos % 8) + 1
sys.wait(300)
end
end
sys.taskInit(led_task)
三、常量解释
扩展库常量，顾名思义是由合宙 LuatOS 扩展库中定义的、不可重新赋值或修改的固定值，在脚本代码中不需要声明，可直接调用，本扩展库没有常量。
四、函数详解
4.1 初始化与控制
4.1.1 exs_tm1638.init(config)
功能
初始化 TM1638 驱动芯片，配置通信引脚和初始参数
参数
config
参数含义：初始化配置表
数据类型：table
取值范围：包含以下子参数：
{
参数含义：CLK 时钟引脚 GPIO 编号
数据类型：number
取值范围：有效的 GPIO 编号
是否必选：是
注意事项：该引脚连接 TM1638 的 CLK 管脚
参数示例：27
config.clk ,
参数含义：DIO 数据引脚 GPIO 编号
数据类型：number
取值范围：有效的 GPIO 编号
是否必选：是
注意事项：该引脚连接 TM1638 的 DIO 管脚，需外接 4.7kΩ~10kΩ 上拉电阻
参数示例：26
config.dio ,
参数含义：STB 片选引脚 GPIO 编号
数据类型：number
取值范围：有效的 GPIO 编号
是否必选：是
注意事项：该引脚连接 TM1638 的 STB 管脚
参数示例：28
config.stb ,
参数含义：初始显示亮度等级
数据类型：number
取值范围：0~7（0最暗，7最亮）
是否必选：否
注意事项：默认值为 3。设置 0 不会关闭显示
参数示例：3
config.bright ,
参数含义：是否开启显示
数据类型：boolean
取值范围：true（开启）, false（关闭）
是否必选：否
注意事项：默认值为 true。设为 false 时初始化后不点亮，之后可通过 set_brightness() 开启
参数示例：true
config.display_on ,
参数含义：是否使用共阳数码管
数据类型：boolean
取值范围：true（共阳）, false（共阴）
是否必选：否
注意事项：默认 false（共阴极）。设为 true 时库内部自动对段码取反
参数示例：false
config.common_anode ,
参数含义：GRID 物理位置映射表
数据类型：table
取值范围：包含 8 个元素的数组，每个元素为 1~8 的 GRID 编号
是否必选：否
注意事项：默认 nil（不映射）。显示位置与默认位置不一致时使用。
例如设置 "12345678" 后实际显示 "87654321"，则填入 {8,7,6,5,4,3,2,1}。
LED 指示灯自动同步此映射
参数示例：{3, 4, 5, 6, 7, 8, 1, 2}
config.grid_map ,
参数含义：显存写入模式
数据类型：string
取值范围："fixed"（固定地址，默认）、"auto"（自动递增）
是否必选：否
注意事项："fixed"逐个写入 16 字节，兼容性好；"auto"批量写 14 字节 + 固定地址补写 2 字节，效率更高
参数示例："auto"
config.write_mode ,
}
是否必选：是
注意事项：必须包含 clk、dio、stb 三个引脚配置，否则初始化失败。库内部在初始化时自动清空全部 16 字节显存（含 GRID8 高/低地址），无需手动调用
参数示例：{clk = 27, dio = 26, stb = 28, bright = 3}
返回值
local init_result = exs_tm1638.init(config)
init_result
含义说明：初始化是否成功
数据类型：boolean
取值范围：true（成功）, false（失败）
注意事项：失败时请检查接线和供电
返回示例：true
示例
-- 基础初始化
local result = exs_tm1638.init({clk = 27, dio = 26, stb = 28, bright = 3})
-- 共阳数码管
local result = exs_tm1638.init({clk = 27, dio = 26, stb = 28, bright = 3, common_anode = true})
4.1.2 exs_tm1638.set_brightness(level)
功能
设置显示亮度，8 级亮度调节
参数
level
参数含义：亮度等级
数据类型：number
取值范围：0~7（0最暗，7最亮）
是否必选：是
注意事项：调用此接口会自动开启显示
参数示例：7
返回值
无
示例
exs_tm1638.set_brightness(7) -- 最亮
exs_tm1638.set_brightness(3) -- 中等
exs_tm1638.set_brightness(0) -- 最暗
4.1.3 exs_tm1638.clear()
功能
清空所有显示寄存器和 LED 指示灯，熄灭所有数码管和 LED
参数
无
返回值
无
示例
exs_tm1638.set_display("87654321")
sys.wait(1000)
exs_tm1638.clear()
4.2 数码管显示
4.2.1 exs_tm1638.set_display(str, offset)
功能
从指定起始位开始显示字符串
参数
str
参数含义：要显示的字符串
数据类型：string
取值范围：支持显示以下类型：
1、数字（0–9）
0, 1, 2, 3, 4, 5, 6, 7, 8, 9
2、大写字母（A–Z）
A, B, C, D, E, F, G, H, I, J, K(同H), L, M, N(同M), O(同0),
P, Q, R, S(同5), T(同R), U, V(同U), W, X(同H), Y, Z(同2)
3、小写字母（a–z）
a(同A), b(同B), c, d(同D), e(同E), f(同F), g(同9), h, i(同I),
j, k, l(同I), m, n(同m), o, p(同P), q(同Q), r, s(同S), t, u,
v(同u), w(同U), x(同H), y(同Y), z(同2)
4、其他符号
- , _ , = , °, .
是否必选：是
注意事项：点号"."作为小数点附加在前一个字符上，不占独立位置。温度显示可用 "25°C"、"77°F"表示 。° 支持 UTF-8、GBK、Latin-1 三种编码自动识别。
参数示例："12345678"
offset
参数含义：起始位置
数据类型：number
取值范围：1~8（1 对应第 1 位数码管，8 对应第 8 位数码管）
是否必选：否
注意事项：默认 1。超出范围时超出部分不显示
参数示例：3
返回值
无
示例
exs_tm1638.set_display("12345678")
exs_tm1638.set_display("88.88")
exs_tm1638.set_display("1234", 3) -- 从第 3 位开始显示
4.3 LED 指示灯
4.3.1 exs_tm1638.set_led(state, pos)
功能
控制 LED 指示灯的亮灭。支持单个控制和批量设置两种模式：
- 单个控制：传入状态（boolean）和位置（number）
- 批量设置：传入 8 颗 LED 状态的数组（table）
参数
state
参数含义：LED 状态（单个控制模式），或 8 颗 LED 的状态数组（批量设置模式）
数据类型：boolean | table
取值范围：
单个控制模式：true（亮）, false（灭）
批量设置模式：包含 8 个 boolean 值的数组，true=亮，false=灭，nil 值表示该位保持不变
是否必选：是
注意事项：单个控制时 state 为 boolean，批量设置时 state 为数组
参数示例（单个）：true
参数示例（批量）：{true, false, true, false, true, false, true, false}
pos
参数含义：LED 指示灯位置（仅单个控制模式使用）
数据类型：number
取值范围：1~8（1 对应第 1 颗 LED 指示灯，8 对应第 8 颗 LED 指示灯）
是否必选：单个控制模式为是，批量设置模式无此参数
注意事项：nil
参数示例：3
返回值
无
示例
-- 单个控制
exs_tm1638.set_led(true, 1) -- 点亮第 1 颗 LED 指示灯
exs_tm1638.set_led(false, 5) -- 熄灭第 5 颗 LED 指示灯
-- 批量设置（全部 8 颗 LED）
exs_tm1638.set_led({true, false, true, false, true, false, true, false})
4.4 按键扫描
TM1638 内置 8×3 按键扫描矩阵，最多支持 24 个按键。按键扫描由芯片自动完成（内部每 4.7ms 扫描一轮），结果存储在芯片内部的按键寄存器中，主控只需要通过通信总线读取即可。
为什么不能配 GPIO 中断？ TM1638 的 K1~K3 引脚是芯片输入脚（带 7.3kΩ 下拉），芯片扫描时轮流拉高 KS1~ KS8 来检测这些脚的电平变化。K 脚上的电平是脉冲式的（只有 KS 轮到的那一瞬间才有信号），不是稳定的电平，所以不能直接接主控 GPIO 中断，否则会因为扫描脉冲不断误触发。 因此 TM1638 的按键读取只能用轮询方式。支持中断的型号是 TM1650（有专用 KP 引脚）。
按键编码 1~24 的排列：
KS1 KS2 KS3 KS4 KS5 KS6 KS7 KS8
K1 ── 1 2 3 4 5 6 7 8
K2 ── 9 10 11 12 13 14 15 16
K3 ── 17 18 19 20 21 22 23 24
4.4.1 exs_tm1638.get_key()
功能
轮询读取当前按下的按键编码，无按键按下时返回 nil
参数
无
返回值
local key = exs_tm1638.get_key()
key
含义说明：按键编码
数据类型：number 或 nil
取值范围：1~24（有按键按下），nil（无按键按下）
注意事项：多个键同时按下时返回编码最小的那个
返回示例：5
示例
local function check_key_task()
while true do
local key = exs_tm1638.get_key()
if key then
log.info("exs_tm1638", "检测到按键:", key)
end
sys.wait(30)
end
end
sys.taskInit(check_key_task)
4.4.2 exs_tm1638.set_key_callback(cbfunc)
功能
设置按键回调函数。注册后库内部每隔 50ms 自动轮询，按键按下时调用回调。
设备进入低功耗休眠前，必须先调用 exs_tm1638.set_key_callback(nil) 停止内部轮询定时器，否则定时器会阻止休眠。唤醒后重新注册回调即可。
参数
cbfunc
参数含义：按键回调函数
数据类型：function
取值范围：有效的 Lua 函数
是否必选：是
注意事项：回调接收一个参数 key_code（number 类型 1~24）。传入 nil 取消回调。回调中避免长时间阻塞
参数示例：local function on_key(key_code) log.info("key", key_code) end
返回值
无
示例
-- 按键回调函数
local function on_key(key_code)
log.info("exs_tm1638", "按键:", key_code)
end
-- 注册
exs_tm1638.set_key_callback(on_key)
-- 取消
exs_tm1638.set_key_callback(nil)
4.5 版本管理
4.5.1 exs_tm1638.version()
功能
获取 exs_tm1638 库的版本号
参数
无
返回值
local ver = exs_tm1638.version()
ver
含义说明：版本号字符串
数据类型：string
取值范围：格式 "yyyymmddhhmm"，表示 yyyy年mm月dd日hh时mm分发布的版本
注意事项：无
返回示例："202607071200"
示例
local ver = exs_tm1638.version()
log.info("exs_tm1638", "版本号:", ver)
五、版本更新说明
版本号：202607071200
- 更新时间：2026-07-07
-
更新内容：
-
首次发布，实现 TM1638 基础驱动功能
- 支持数码管显示（10 段 ×8 位）
- 支持 LED 指示灯独立控制
- 支持按键扫描（轮询 + 回调两种方式）
- 支持 8 级亮度调节
- 支持共阴/共阳数码管切换
六、产品支持说明
所有支持 luatos 二次开发的模块，具体可以查看选型手册。
