一、概述

   Air8101音频支持两路模拟MIC音频输入通道，MIC1已经内置音频偏置电路，MIC2需要外置音频偏置电路，模拟音频采样率支持8KHz, 16KHz, 44.1KHz, 48KHz；支持一路数字MIC音频输入通道，数字音频采样率最高支持384KHz；支持一路模拟音频输出通道，可以直接驱动耳机，如果要驱动喇叭，需要外置音频功率放大器；支持PCM编解码，ADPCM编解码，WAV编解码，G711A编解码，G711U编解码，FLAC编解码，OPUS编解码，MP3解码，AAC解码，SBC解码（支持1个SBC硬件加速器），OGG编解码；支持AEC自适应回声消除、ANS自动降噪、AGC自动增益控制；支持VAD语言活动检测；支持第三方的离线语音识别算法；支持TTS语音播放;支持双向语音对讲。

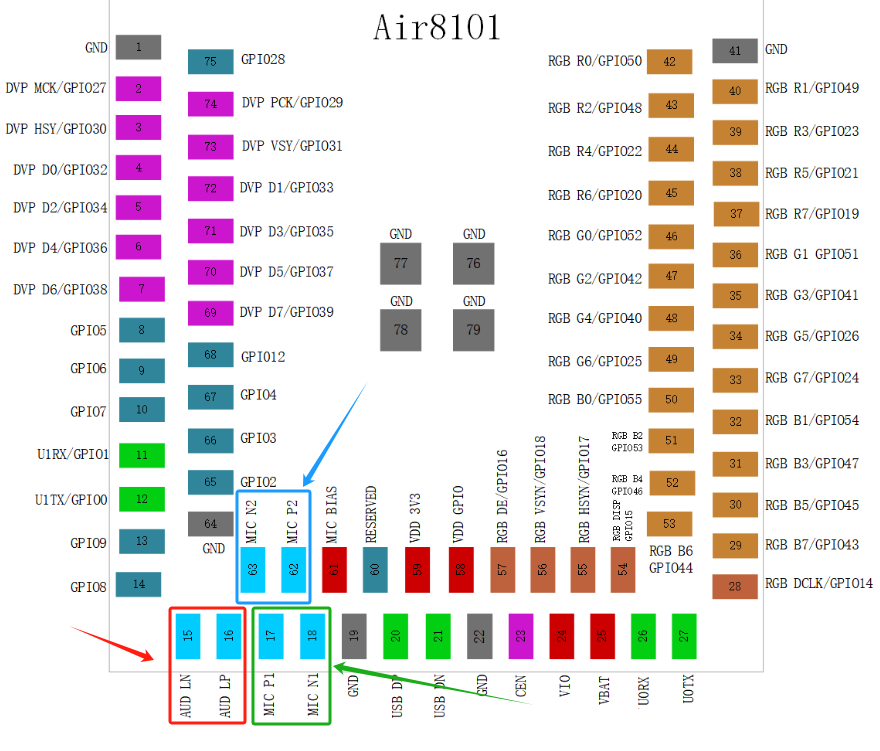

二、Air8101 模块音频相关管脚概述

SPK 管脚描述：

**模组管脚编号**	**模组管脚名称**	**功能描述**
15	AUDLN	SPK-输出，功率26mW；不加功放只能供耳机使用
16	AUDLP	SPK+输出，功率26mW；不加功放只能供耳机使用

MIC1 管脚描述：

MIC1 的偏置电路已经内置，客户只需要设计接入 MIC 即可

**模组管脚编号**	**模组管脚名称**	**功能描述**
17	MICP1	MIC1+输入
18	MICN1	MIC1-输入

MIC2 管脚描述：

**模组管脚编号**	**模组管脚名称**	**功能描述**
62	MICP2	MIC2+输入
63	MICN2	MIC2-输入
61	MICBIAS	MIC偏置电压输出；电压范围1.8-2.4V

二、Air8101 模块音频电路设计参考

SPK 电路设计参考：

下图是使用 HT6873 和 8002D 音频功放的参考设计；推荐使用。

HT6873 匹配 3W 4R 喇叭；

MIC1 电路设计参考：

MIC1 的偏置已经内置，客户只需要设计接入 MIC 即可:

MIC2 电路设计参考：

使用 MIC2 客户需要在模块外设计加入 MIC 偏置电路；如下图：

模拟 MEMS 电路设计参考：

数字 MEMS 电路设计参考：

DMIC 不需要再使用模拟音频接口 MIC+—；使用 GPIO8/9 作为数字通道。

模组 PIN 14 GPIO8 复用为 DMIC CLK;

模组 PIN 13 GPIO9 复用为 DMIC DAT;

设计调试注意点：

• MIC，SPK 走线注意按差分走线控制，注意包地；
• 数字硅麦确保 CLK 信号频率和占空比符合规格书要求，避免数据采样错误；
