02-模块管脚定义
模块管脚定义

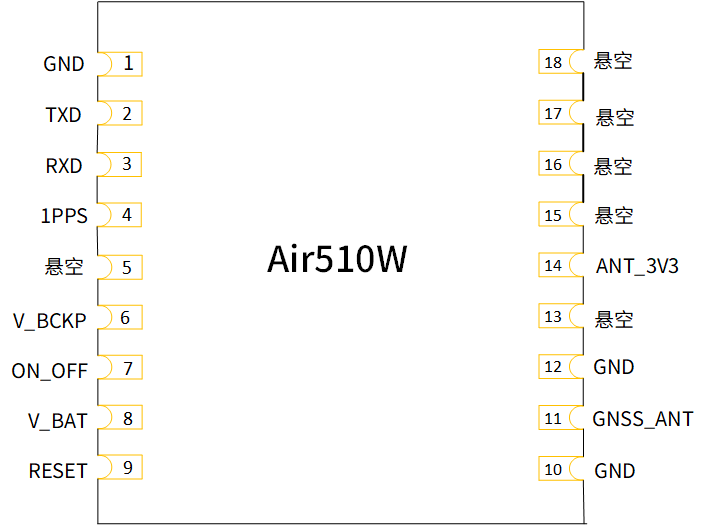

模块管脚示意图：
管脚功能说明如下：
| 引脚号 | 引脚名 | 功能 | 使用说明 |
|---|---|---|---|
| 1 | GND | ||
| 2 | TXD | 串口数据发送 | 3.3V电平 |
| 3 | RXD | 串口数据接收 | 3.3V电平 |
| 4 | 1PPS | 秒脉冲同步信号 | 3.3V电平 |
| 5 | 悬空 | ||
| 6 | V_BCKP | RTC 后备电源，星历保持热启动。 电压范围：1.7V-3.6V 若不需要热启动功能，该管脚可悬空。 |
如果使用到该引脚，请确保 V_BCKP引脚在主电上电之前供电，或V_BCKP引脚和主电同时上电。 V_BCKP引脚不可在主电上电后再上电。 |
| 7 | ON_OFF | 可设置模块工作状态 | 内部上拉。拉低关闭模块，正常工作保持高电平或悬空。 |
| 8 | V_BAT | 模块主电源，3.3V-4.35V | |
| 9 | RESET | 模块复位管脚 | 内部上拉，低有效 |
| 10 | GND | 参考地 | |
| 11 | GNSS_ANT | GNSS天线输入 | 仅适用于3.3V供电的有源天线 |
| 12 | GND | 参考地 | |
| 13 | 悬空 | ||
| 14 | ANT_3V3 | 有源天线供电管脚 | |
| 15-18 | 悬空 |
