03-参考设计

参考设计

VBAT 供电电压范围 3.3-4.35V，典型3.3V 供电，建议采用低纹波的 LDO 电源，将纹波控制在 50mV以内；
如果需要热启动快速定位，则V_BCKP外接一个可充电的钮扣电池或者法拉电容（V_BCKP电压范围1.7V-3.6V）。注意钮扣电池或法拉电容的最大可充电电压应大于VBAT + 0.3V。如果不需要热启动，V_BCKP可悬空。
模块附近尽量不要走其它频率高、幅度大的数字信号,模块下面建议全部铺地；
模块尽量靠近GPS 天线放置，天线走线控制 50 欧姆阻抗匹配，走线尽量短，避免走锐角或直线。
串口TXD,RXD 是3.3V电平，用户可用此串口接收导航定位数据。
GNSS模块是温度敏感设备，温度剧烈变化可能会导致其性能降低，使用中尽量远离高温器件与大功率发热器件。

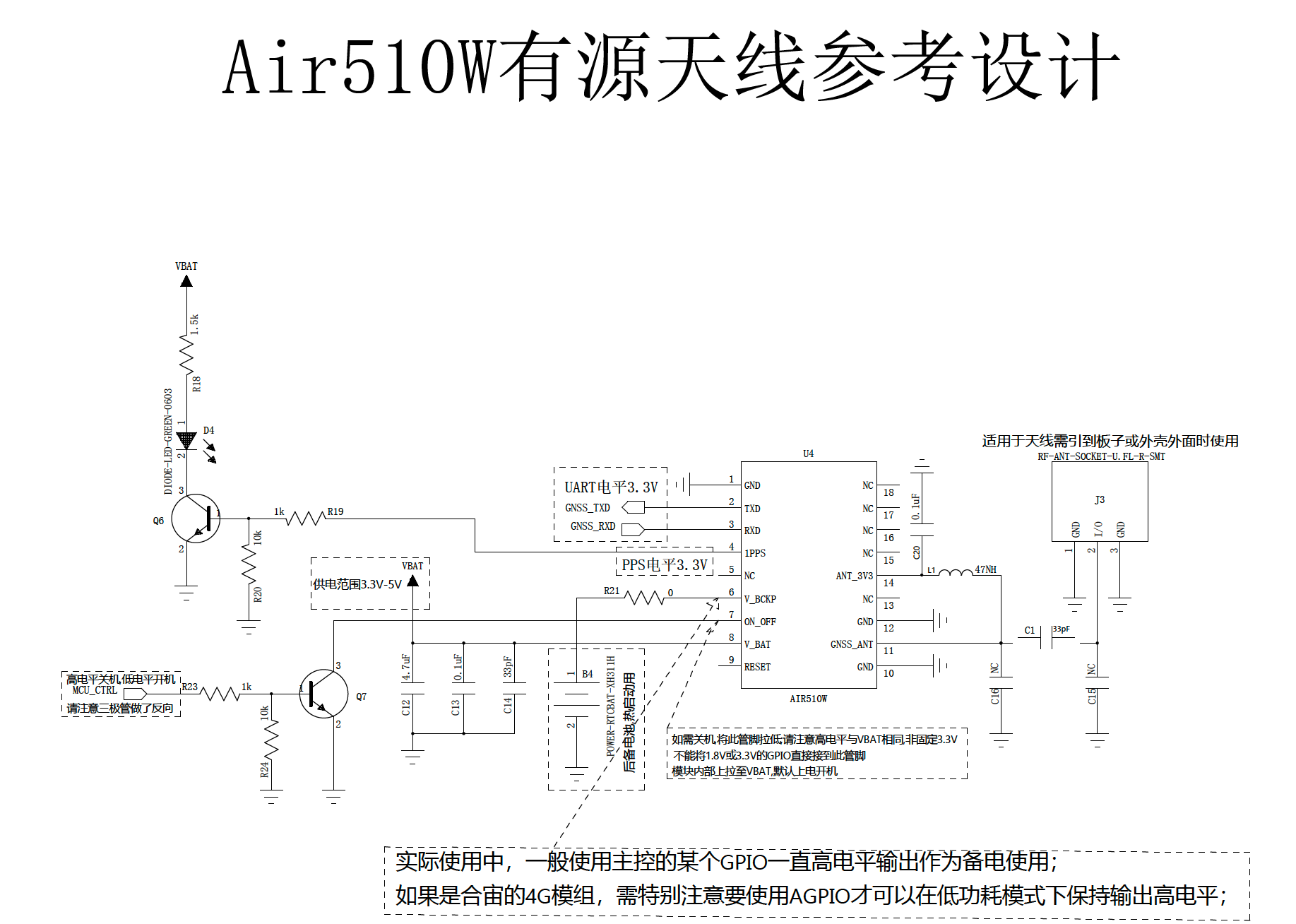

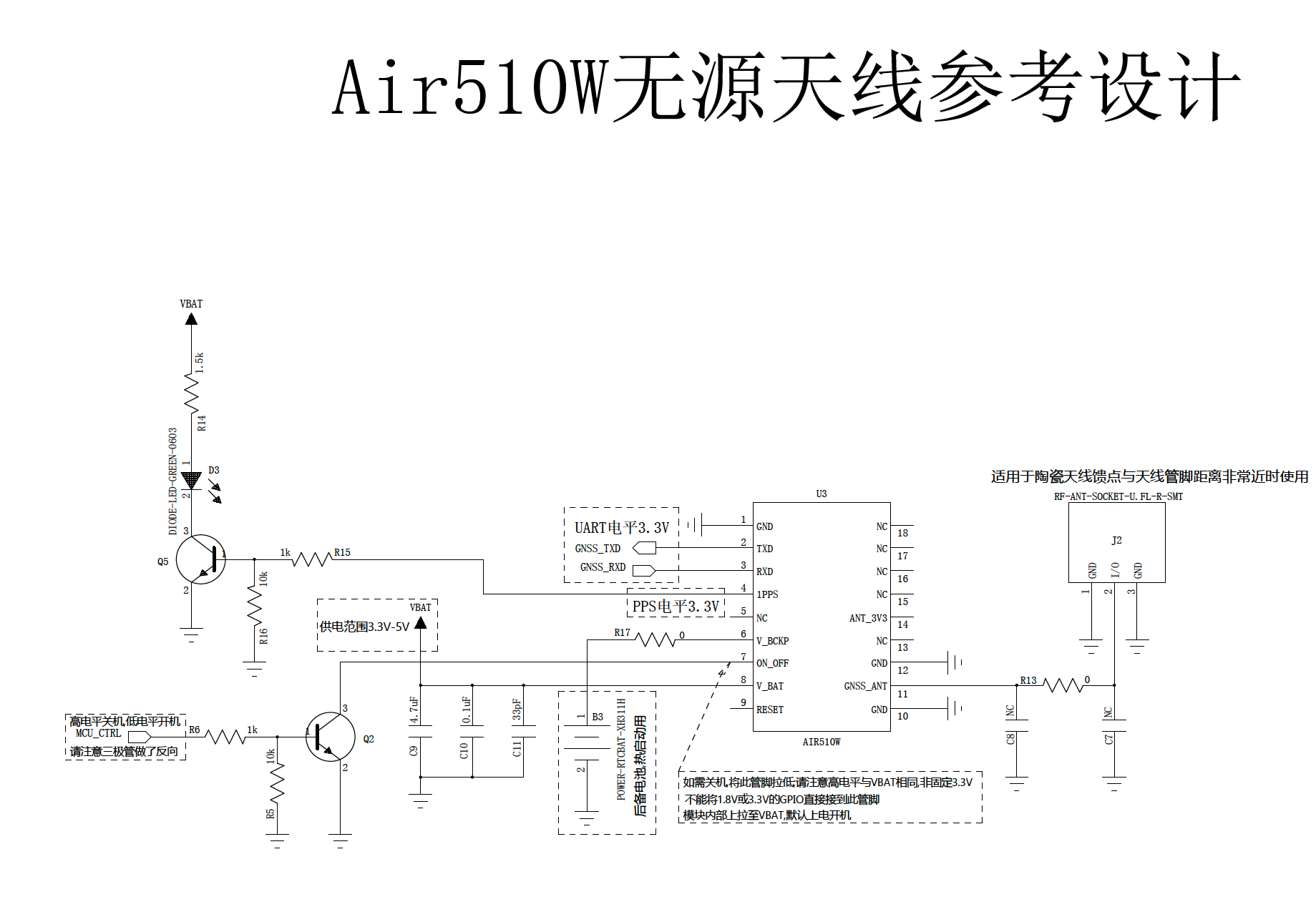

510W有源天线参考设计

（更多细节请下载参考设计文件：https://docs.openluat.com/air510w/product/shouce/）
