04-天线设计

天线设计

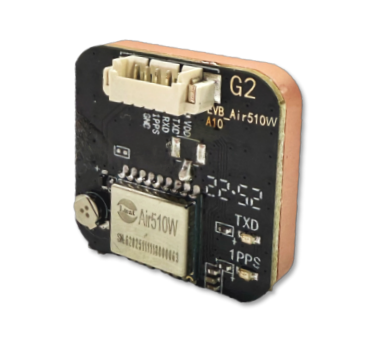

如果采用无源天线，建议天线与模块之间的走线尽可能的短，最理想的情况是 GNSS模块直接放置在天线的背面，使模块的天线焊盘和GNSS天线馈点之间零距离，如下图所示：（天线直接焊在板子背面）

510W开发板

若无源天线未经天线厂调试，在成本允许的情况下推荐优先采用有源天线，可以获得更好的定位效果。模块内部集成了 3.3V 有源天线供电电路，供电管脚ANT_3V3，此管脚可以给外部有源天线馈电。

采用有源天线时要注意有源天线的供电范围，当使用的有源天线的供电是 3.3V

时，模块可以直接给有源天线进行馈电，参考电路如下所示：

有源天线参考设计

更多细节请下载参考设计文件：https://docs.openluat.com/air510w/product/shouce/
